如何將電壓表連線到電路中以測量兩點之間的電勢差？

電壓表是一種用於測量電路中任意兩點之間電勢差的裝置。

電壓表不能串聯連線，因為它具有非常高的電阻，這會增加整個電路的總電阻，並且電路電阻的這種大幅增加將不會讓電流透過電路。

電壓表連線在我們要查詢電勢差的兩點之間。

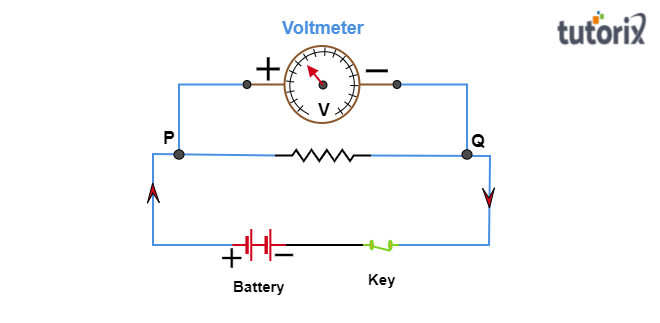

在下圖中，電壓表並聯連線到PQ之間以測量兩點P和Q之間的電勢差。當使用鑰匙（開關）閉合電路時，電流開始從正極流向負極。電壓表的指標顯示P和Q兩點之間的電勢差。
