聯結器型別

---

介紹

聯結器的耐用性、配合型別和連線過程取決於每個導體的不同功能和可及性。在極端條件下，例如過熱、進水、寒冷、振動和汙染，這些聯結器在傳輸電流方面發揮著重要作用。

什麼是聯結器？

聯結器是一種重要的機電裝置，用於在電路的不同部分建立適當的電氣連線。基於聯結器的功能，可以形成直接通訊（Ronanki，Kelkar & Williamson，2019）。訊號傳輸與之緊密相連。電源分配是電子裝置正常執行所需的重要組成部分。

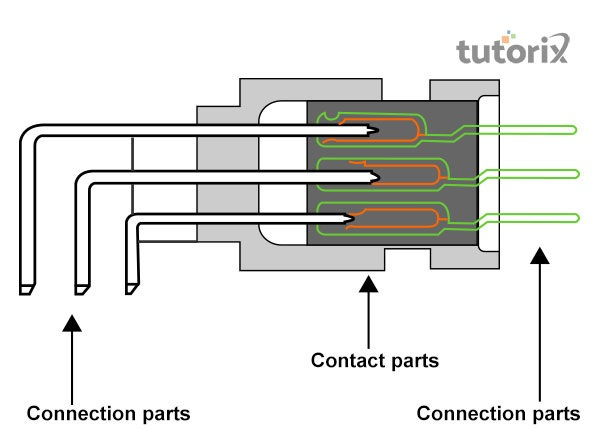

圖1：聯結器

聯結器型別

每個聯結器都具有插孔和插頭。插頭被稱為聯結器的公端，而插孔是聯結器的母端。根據具體的應用，聯結器被分為不同的部分，其中按鍵式聯結器、鎖定式聯結器、ESD遮蔽聯結器、帶鍵聯結器、密封聯結器、防水聯結器、耐油聯結器和EMI濾波聯結器非常重要。當這些聯結器充分對齊時，帶鍵聯結器可以連線（Tahir *等*，2018）。ESD遮蔽聯結器可以防止靜電放電。

聯結器級別聯結器

• 板對板聯結器：藉助板對板聯結器，可以實現兩個不同PCB（印刷電路板）之間的連線。

• 線對線聯結器：這種型別的聯結器有助於在兩根電纜之間透過電纜進行電流連線。

• 線對板聯結器：在特定時間，需要從電纜到電路板建立連線。此時使用這種型別的聯結器。

• 晶片到封裝聯結器：在這種聯結器中，觸點以這樣的方式排列，使得所有這些都機械和電氣耦合。

• 輸入和輸出聯結器：此聯結器用於透過電纜連線連線外部裝置，例如顯示器、印表機和鍵盤。

圖2：聯結器的輸入和輸出

聯結器功能聯結器

• 端子排：在端子排中，一根電線連線到電路。端子排還用於連線電線，而無需從同一電路中剪斷電線 (Kayonde, 2021)。柵條、“PCB（印刷電路板）”、“可插拔模組”和MTC是端子排的重要示例。

• 插頭和插座：這些聯結器可用於控制電路。使用此聯結器可在元件和電路之間建立連線。插座用於連線USB、影片連線和其他電氣連線。

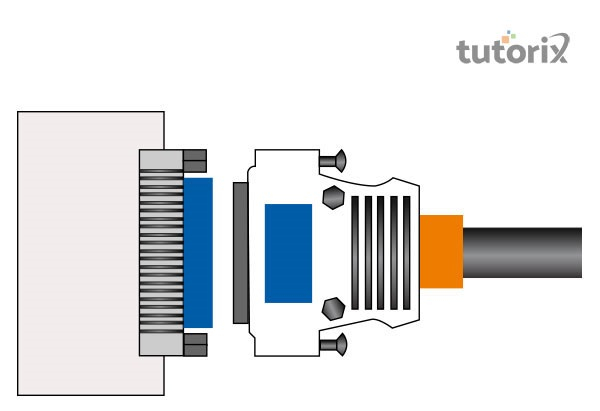

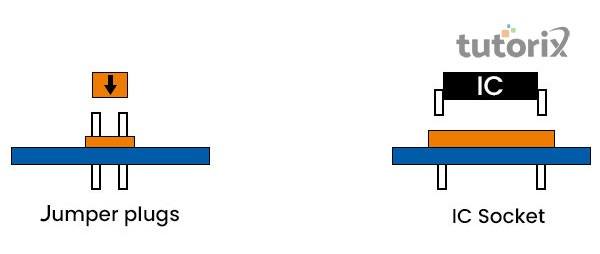

圖3：兩種型別的聯結器

環形和鏟形：在這兩種聯結器中，電流和連線藉助螺絲和螺紋柱進行連線（Casey *等*，2018）。在這些聯結器中，鎖是部分閉合的，因此很容易從這兩個聯結器中移除連線。

• 機架和麵板：在機架和裝置之間建立連線時，使用機架和麵板。這兩個聯結器的標準很高，並且是最佳標準。

• 接線柱：在測試導線端子的固定裝置時，接線柱充當有益的聯結器。在音訊放大器和揚聲器中可以看到接線柱。

• 刀片：在這種聯結器中，使用的是扁平的導電刀片。在這種聯結器中，連線單根電線。所有刀片都連線著連線線。

聯結器端接級別

壓接：此聯結器有助於在聯結器和電線之間建立牢固的連線。壓接非常易於操作，而且成本效益高。

IDC：絕緣電線連線到IDC。該聯結器主要用於藉助刀片降低處理電流的可能性。

使用聯結器進行連線

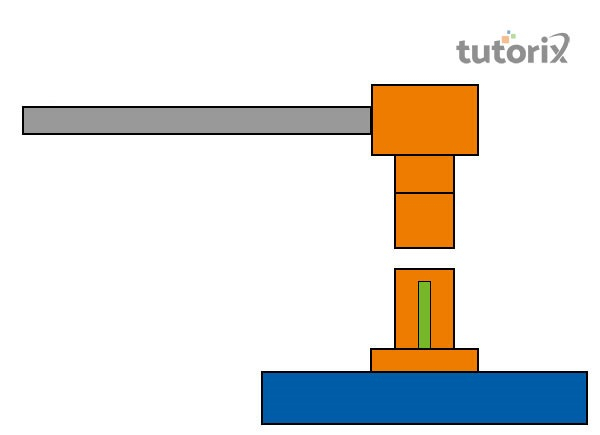

圖4：水平連線

在水平連線中，聯結器在水平方向傳輸電流中扮演著各自的角色。在這種型別的連線中，電線的位置相應地設定。

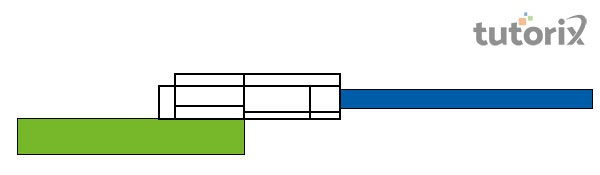

圖5：垂直連線

在垂直連線中，聯結器執行垂直傳輸電流的任務。電線和刀片以這樣的角度放置，以確保電纜和電路板之間的連線不受影響。

應用

• 聯結器用於射頻。這有助於防止無線電線路阻抗傳輸中的變化。

• 在筆記型電腦和計算機的機制中，廣泛使用聯結器。

• CAT5使用八位導體 (Kim, Hong & Han, 2021)。

• USB（通用序列匯流排）是一個重要的聯結器。

• 在調變解調器埠中，使用D-微型聯結器。

• 安裝直流聯結器是為了防止人們被電流電擊。

結論

基於不同的端接過程、功能和電流流動選項級別，已經開發出各種型別的聯結器。鎖定式聯結器用於將電流鎖定在特定位置。密封聯結器用於水下，以防止因水壓而損壞電路。在EMI濾波聯結器中，可以避免任何型別的電磁干擾。防水聯結器可以避免因水造成的損壞。耐油聯結器保護電流免受潮溼和油的損壞。

常見問題

Q1。壓接是什麼意思？

答：需要一種裝置來在電線和聯結器之間建立連線，這被稱為壓接。在壓接中，未使用任何預剝離絕緣層。

Q2。有多少種機架和麵板？

答：共有三種類型的機架和麵板。它們是線到面板、線到線和機架和麵板。

Q3。“IDC（絕緣位移聯結器）”的特點是什麼？

答：插入電絕緣體，結果，藉助刀片切割絕緣過程。IDC降低了電流處理能力。

Q4。“MTC（多端子聯結器）”的用途是什麼？

答：這是一個重要的端子排。MTC有助於簡化佈線系統，並有助於節省空間。
