法律研究Arduino 中的 PWM
什麼是 PWM？

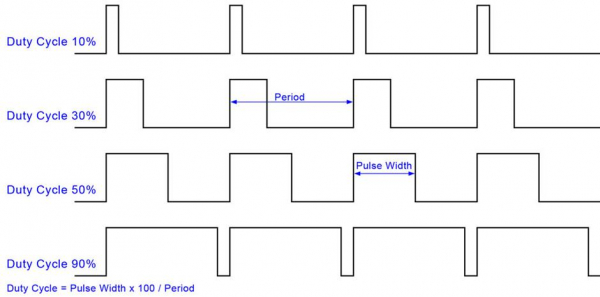

PWM 指的是脈衝寬度調製。簡單來說，我們可以從 Arduino 板的某些引腳輸出方波，並且可以控制方波處於高電平狀態的時間分數（稱為**佔空比**）。
為什麼需要 PWM？
PWM 有多種應用。一個重要的應用是執行電機。可以透過 PWM 輸出控制電機的轉速。PWM 也可用於生成高電平和低電平之間的電壓。因此，如果您的高電平為 5V，低電平為 0V，並且您需要 3.5V 的輸出，如果您生成一個方波，該方波在週期中的 70% 時間保持高電平，或者從技術角度來說，佔空比為 70%，並且如果其週期非常短（以毫秒為單位），則接收此方波的節點將體驗到 3.5V 的電壓。考慮到此應用，Arduino 中用於執行 PWM 的函式稱為**analogWrite()**就不足為奇了。畢竟，我們本質上是輸出模擬電壓，而不是讀取它。
Arduino 的哪些引腳支援 PWM？

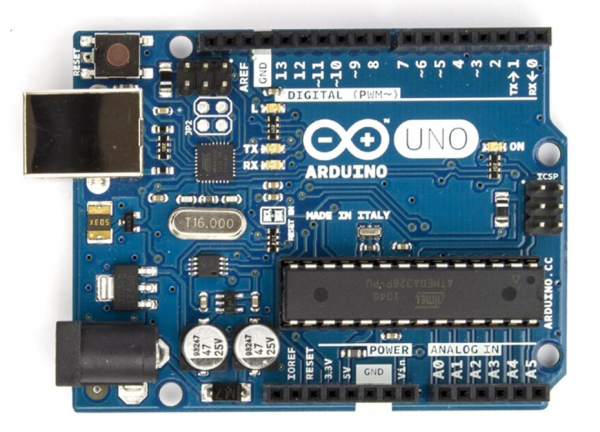

並非 Arduino 的所有引腳都支援 PWM。在 Uno 開發板上，引腳用**~**符號特別標記。對於其他開發板，請參閱開發板的資料手冊。
從上圖可以看出，只有引腳 3、5、6、9、10 和 11 可以支援 PWM。除了引腳 5 和 6 之外，所有引腳上的方波頻率均為 490 Hz（約 2 毫秒週期），引腳 5 和 6 上的頻率為 980 Hz（約 1 秒週期）。
示例應用
我們將考慮 LED 亮度逐漸增加然後逐漸降低的示例。我們將 LED 連線到 PWM 引腳，並不斷增加該引腳上的佔空比，從而增加該引腳上的電壓。因此，LED 將不斷變亮，直到達到最大佔空比 (100)。
現在，請注意，使用 8 位數字表示佔空比。因此，佔空比可以在 0 到 255 之間變化。因此，值 255 對應於 100% 的佔空比。127 表示約 50% 的佔空比，依此類推。
**analogWrite** 的語法如下：
語法
analogWrite(pin_number, duty_cycle)
電路圖如下所示：
注意：LED 的長腳（+ve）連線到引腳 9，短腳（-ve）透過電阻連線到 GND（電阻值可以是 100 歐姆左右。我們選擇 220 歐姆）。
程式碼如下所示：
示例
int led_pwm_pin = 9;
void setup() {
pinMode(led_pwm_pin, OUTPUT);
}
void loop() {
//Brightening the LED
for(int i=0; i < 255; i++){
analogWrite(led_pwm_pin, i);
delay(10);
}
//Dimming the LED
for(int i=255; i>0; i--){
analogWrite(led_pwm_pin, i);
delay(10);
}
}從程式碼中可以看到，我們將佔空比從 0% 逐漸增加到 100%，然後從 100% 降低到 0%。您應該看到 LED 上的亮度先增加後降低。
