請用合適的示意圖描述兩種電池串聯和並聯的連線方式。

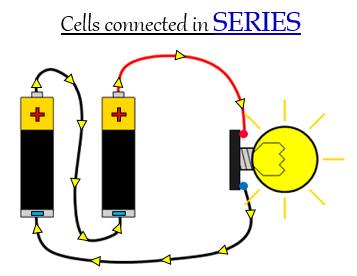

串聯連線： 多個電池的連線方式，其中一個電池的正極連線到下一個電池的負極（如果有超過兩個電池，則重複此操作）。

在這種連線方式中，電路中的元件串聯排列，相同的電流流過電路中的所有元件。這種連線中的電流只有一條路徑。

當電阻器串聯放置時，儘管電流流過所有電阻器都相同，但每個電阻器上的電壓卻不同。如果這種連線中的一個元件發生故障，整個電路就會斷路。

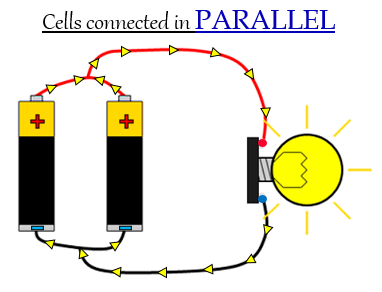

並聯連線： 多個電池的連線方式，其中所有電池的正極連線在一起，所有電池的負極連線在一起。

在這種連線方式中，電路中的元件並聯排列，電流有多條路徑可以流過。這種連線在所有端點具有恆定的電壓。

當電阻器並聯放置時，每個電阻器的電壓相同，極性也相同。即使這種連線中的一個元件發生故障，其他元件也能正常工作，因為每個元件都有其獨立的電路。
