OpenCV Python – 如何使用滑鼠事件繪製矩形？

滑鼠事件有多種型別，例如左鍵或右鍵單擊、滑鼠移動、左鍵雙擊等。滑鼠事件返回滑鼠事件的座標(x,y)。

當事件發生時執行操作，我們需要定義一個滑鼠回撥函式。我們使用cv2.EVENT_LBUTTONDOWN、cv2.EVENT_MOUSEMOVE和cv2.EVENT_LBUTTONUP滑鼠事件在影像上繪製矩形。

步驟

要使用滑鼠事件繪製矩形，請按照以下步驟操作：

  • 匯入所需的庫OpenCV。確保您已安裝它。

  • 建立一個黑色影像。我們在這個黑色影像上繪製矩形。我們還可以使用cv2.imread()方法讀取影像並在其上繪製矩形。

  • 定義一個滑鼠回撥函式'draw_rectangle'來在影像上繪製矩形。當滑鼠事件發生時，會執行滑鼠回撥函式。滑鼠事件會給出滑鼠事件的座標。要繪製矩形，我們需要影像上的至少兩個點。

  • 建立一個視窗'Rectangle Window'並將滑鼠回撥函式'draw_rectangle'繫結到此視窗。

  • 顯示影像視窗“Rectangle Window”。此視窗開啟我們在其上繪製圓形的影像。要關閉視窗，請按esc鍵。

讓我們看一些程式示例來清楚地理解它。

示例

在此示例中，我們使用滑鼠事件cv2.EVENT_LBUTTONDOWN和cv2.EVENT_LBUTTONUP繪製矩形。

# import required libraries
import cv2
import numpy as np
drawing = False
ix,iy = -1,-1

# define mouse callback function to draw circle
def draw_rectangle(event, x, y, flags, param):
   global ix, iy, drawing, img
   if event == cv2.EVENT_LBUTTONDOWN:
      drawing = True
      ix = x
      iy = y
   elif event == cv2.EVENT_LBUTTONUP:
      drawing = False
      cv2.rectangle(img, (ix, iy),(x, y),(0, 255, 255),-1)

# Create a black image
img = np.zeros((512,700,3), np.uint8)

# Create a window and bind the function to window
cv2.namedWindow("Rectangle Window")

# Connect the mouse button to our callback function
cv2.setMouseCallback("Rectangle Window", draw_rectangle)

# display the window
while True:
   cv2.imshow("Rectangle Window", img)
   if cv2.waitKey(10) == 27:
   break
cv2.destroyAllWindows()

當您執行上述 Python 程式碼時，它將開啟一個視窗，顯示一個黑色影像。我們可以透過拖動滑鼠在上面繪製矩形。繪製矩形的過程是首先按下滑鼠左鍵 (EVENT_LBUTTONDOWN) 並移動滑鼠 (EVENT_MOUSEMOVE)，然後釋放按鈕 (EVENT_LBUTTONUP)。

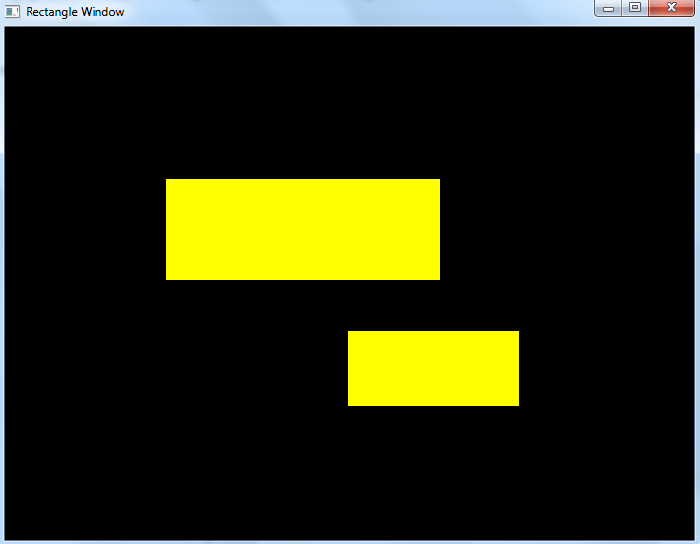

在此示例中，直到釋放按鈕 (EVENT_LBUTTONUP) 才會繪製矩形。我們使用滑鼠事件繪製兩個矩形。請參閱以下螢幕截圖。


示例

在此 Python 示例中，我們使用三個滑鼠事件cv2.EVENT_LBUTTONDOWN、cv2.EVENT_MOUSEMOVE和cv2.EVENT_LBUTTONUP繪製矩形。

# import required libraries
import cv2
import numpy as np
drawing = False
ix,iy = -1,-1

# define mouse callback function to draw circle
def draw_rectangle(event, x, y, flags, param):
   global ix, iy, drawing, img
   if event == cv2.EVENT_LBUTTONDOWN:
      drawing = True
      ix = x
      iy = y
   elif event == cv2.EVENT_MOUSEMOVE:
      if drawing == True:
         cv2.rectangle(img, (ix, iy), (x, y),(0, 0, 255),-1)
      elif event == cv2.EVENT_LBUTTONUP:
         drawing = False
         cv2.rectangle(img, (ix, iy), (x, y), (0, 0, 255), 2)

# Create a black image
img = np.zeros((512,700,3), np.uint8)

# Create a window and bind the function to window
cv2.namedWindow("Rectangle Window")

# Connect the mouse button to our callback function
cv2.setMouseCallback("Rectangle Window", draw_rectangle)

# display the window
while True:
   cv2.imshow("Rectangle Window", img)
   if cv2.waitKey(10) == 27:
      break
cv2.destroyAllWindows()

當您執行上述 Python 程式碼時，它將開啟一個視窗，顯示一個黑色影像。繪製矩形的過程與示例 1 中討論的相同。在此示例中，在移動滑鼠 (EVENT_MOUSEMOVE) 時繪製矩形。當滑鼠左鍵釋放 (EVENT_LBUTTONUP) 時，繪製最終矩形。

我們使用滑鼠事件繪製矩形。請參閱以下螢幕截圖。
