如何在 MATLAB 圖形中的圖例和標籤中使用 Tex（LaTeX 數學模式）符號？

---

MATLAB 是一款功能強大的工具，可用於執行各種數學任務，例如執行運算、繪製圖表和圖形、操作矩陣等等。在 MATLAB 等數字數學工具中，存在一個名為“TeX”的排版系統，用於交流和釋出數學方程式和結構。這個排版系統是由 Donald Knuth 開發的。在本教程中，我將解釋 LaTeX 數學模式下的 TeX 系統以及如何在 MATLAB 的繪圖或圖形的圖例和標籤中使用 TeX 符號。

什麼是 MATLAB 中的 TeX？

TeX 是一種排版系統，用於在數學工具中釋出數學方程式和結構。該系統由計算機科學家 Donald Knuth 開發。

在 MATLAB 中，TeX 及其派生版本 LaTeX 用於在繪圖、圖形、圖例、標籤等中呈現和顯示數學方程式、符號、結構等。此排版系統告訴 MATLAB 編譯器正確處理數學符號和結構。

現在讓我們討論如何在 MATLAB 圖形中使用 TeX 符號。

如何在 MATLAB 中使用 TeX 符號？

在 MATLAB 中，我們有兩個選項，即“Interpreter”和“latex”。這兩個選項用於在 MATLAB 圖形中呈現和顯示 TeX 符號。

具有“latex”屬性的“Interpreter”選項使 TeX 直譯器能夠在 MATLAB 圖形中呈現 TeX 符號。

在 MATLAB 中，數學表示式或 TeX 符號應括在美元符號“$...$”中以將其指定為 LaTeX 數學元素。基本上，“$...$”表示 MATLAB 程式設計中的 LaTeX 數學模式。

如何在 MATLAB 圖形中的圖例中使用 TeX 符號？

在 MATLAB 中，我們可以在 MATLAB 圖形的圖例中使用 TeX 符號。為此，我們在“legend”函式中使用“Interpreter”和“latex”選項。

示例

以下示例演示瞭如何在 MATLAB 圖形的圖例中使用 TeX 符號。

% MATLAB code to use TeX symbols in legends
% Create sample data
theta = linspace(0, 2*pi, 200);
y1 = sin(theta);
y2 = cos(theta);

% Plot the data
figure;
plot(theta, y1, 'r');
hold on;
plot(theta, y2, 'b');

% Add legend with LaTeX symbols
legend('$\sin(\theta)$', '$\cos(\theta)$', 'Interpreter', 'latex');

% Hold off to disable further plotting
hold off;

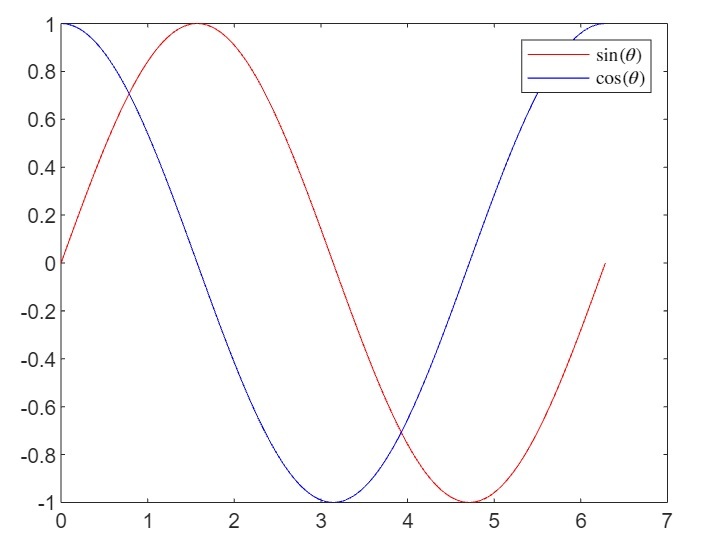

輸出

它將產生以下輸出：

解釋

在此示例中，我們首先為正弦和餘弦函式建立一個示例繪圖。然後，我們新增一個帶有 LaTeX 符號的圖例，即“$\sin(\theta)$”和“$\cos(\theta)$”。這裡括在“$...$”符號中的字串被解釋為 TeX 符號。此外，“Interpreter”和“latex”選項用於為“legend”函式啟用 LaTeX 數學模式。

如何在 MATLAB 圖形的標籤中使用 TeX 符號？

在 MATLAB 中，我們還可以在圖形的標籤中使用 TeX 符號。為此，我們必須為標籤（xlabel 和 ylabel）函式啟用 LaTeX 直譯器。

示例

這是一個示例，顯示瞭如何在 MATLAB 圖形的標籤中使用 TeX 符號。

% MATLAB code to use TeX symbols in labels
% Create sample data
theta = linspace(0, 2*pi, 200);
y = sin(theta);

% Plot the data
figure;
plot(theta, y, 'r');

% Add labels with TeX symbols to the figure
xlabel('Angle $(\theta)$', 'Interpreter', 'latex');
ylabel('Magnitude $(y)$', 'Interpreter', 'latex');

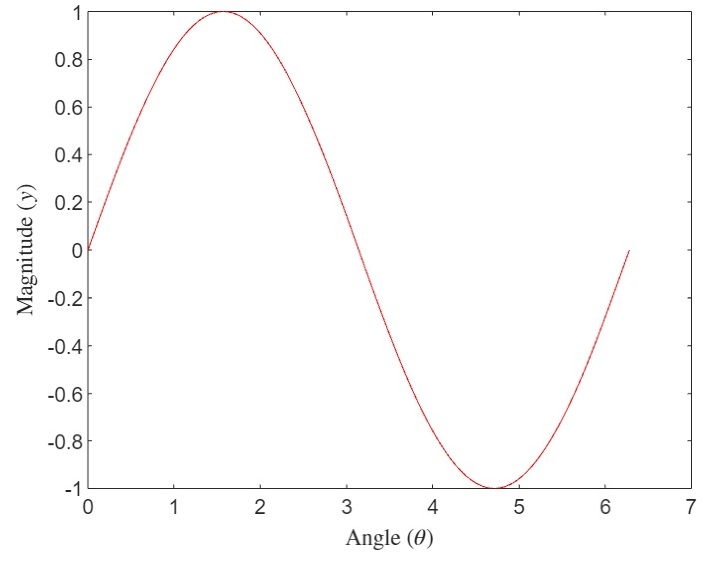

輸出

它將產生以下輸出：

解釋

在此示例中，我們繪製了樣本資料和正弦函式的圖形。然後，我們使用“xlabel”和“ylabel”函式向 x 軸和 y 軸新增標籤。在這些函式中，我們在“$...$”符號內指定 LaTeX 符號，並使用“Interpreter”和“latex”選項啟用 LaTeX 數學模式來解釋這些符號。

結論

這就是關於 TeX 符號及其在 MATLAB 圖形中的圖例和標籤中的使用。在本文中，我藉助 MATLAB 中的示例解釋了使用 TeX 符號以及 LaTeX 數學模式。
