如何找到電晶體的靜態工作點（Q點）？

電晶體的Q點或靜態工作點在放大過程中需要考慮，因為這是訊號在沒有任何衰減的情況下被完全放大的放大點。當電晶體工作在放大區時，可以找到該點。

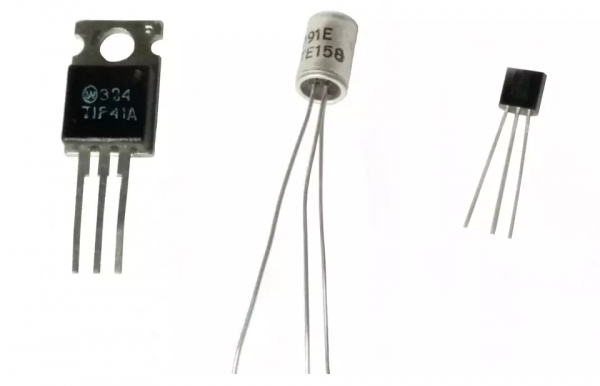

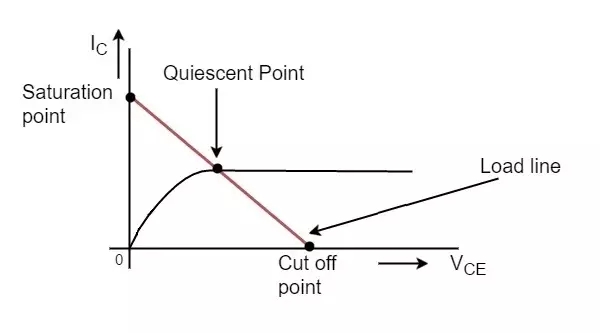

在圖表上定位

當考慮最大可能集電極電流的值時，該點將出現在Y軸上，這也就是飽和點。同樣，當考慮最大可能的集電極-發射極電壓值時，該點將出現在X軸上，也就是截止點。

當連線這兩點畫一條線時，這樣的線可以被稱為負載線。之所以這樣稱呼，是因為它象徵著負載的輸出。這條線在輸出特性曲線上繪製時，會在一個稱為工作點、靜態工作點或簡稱為Q點的點上接觸。

線性區域

負載線是透過連線飽和點和截止點繪製的。這兩點之間的區域是線性區域。電晶體在這個線性區域內充當良好的放大器，它是放大區的一部分。電晶體的放大區是指發射極-基極結正向偏置而集電極-基極結反向偏置的區域。

為了實現保真的放大，工作點應保持穩定。如果只有當給電晶體施加直流偏置但未施加輸入訊號時才繪製這條負載線，則這樣的負載線稱為直流負載線。而當施加輸入訊號以及直流電壓時繪製的負載線稱為交流負載線。
