使用 OpenCV 在影像上繪製十字

---

OpenCV 是一個 Python 中的開源計算機視覺庫。它提供了許多函式來執行各種影像和影片處理操作。該庫使用 Numpy 模組將所有影片幀和影像表示為 ndarray 型別。它需要 numpy 庫，我們需要確保 numpy 模組也安裝在我們的 Python 直譯器中。

在本文中，我們將瞭解使用 OpenCV Python 在影像上繪製十字的不同方法。讓我們觀察輸入輸出場景以瞭解如何在影像上繪製十字。

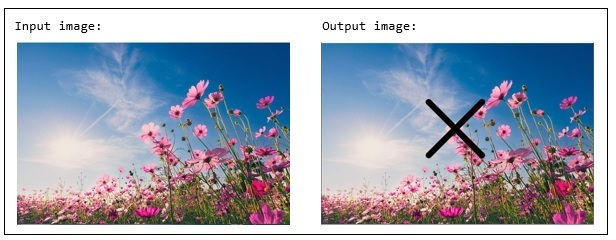

輸入輸出場景

假設我們有一個輸入影像，在輸出中，我們將看到在…上繪製的十字

讓我們討論一下在影像上繪製十字的不同方法。

使用 cv2.drawMarker() 函式

該函式透過預定義的位置在影像上繪製標記。它支援多種標記型別。以下是此函式的語法 -

cv.drawMarker(img, position, color[, markerType[, markerSize[, thickness[, line_type]]]])

引數

• img：要繪製標記的源影像。

• position：十字準線所在的位置。

• color：指定標記的顏色。

• thickness：這是一個可選引數。它指定標記的線寬。

• markerType：指定標記型別。可用的型別有

• cv2.MARKER_CROSS：十字準線標記形狀。

• cv2.MARKER_TILTED_CROSS：45 度傾斜的十字準線標記形狀。

• cv2.MARKER_STAR：星形標記形狀，它是十字和傾斜十字的組合。

• cv2.MARKER_DIAMOND：菱形標記形狀。

• cv2.MARKER_SQUARE：正方形標記形狀。

• cv2.MARKER_TRIANGLE_UP：向上指向的三角形標記形狀。

• cv2.MARKER_TRIANGLE_DOWN：向下指向的三角形標記形狀。

• thickness：指定線寬。

• lineType（可選）：它指定我們要使用的線型別。可用的 4 種 LineTypes 為

• FILLED

• LINE_4

• LINE_8

• LINE_AA

• markerSize：它指定標記的長度，預設設定為 20 畫素

示例

在此示例中，我們將在輸入影像上繪製一個黑色十字。

import cv2
from random import randint

img = cv2.imread('Images/butterfly1.jpg')
cv2.imshow('Input image', img)

cv2.drawMarker(img, (250, 160), color=[0, 0, 0], thickness=10,
   markerType= cv2.MARKER_TILTED_CROSS, line_type=cv2.LINE_AA,
   markerSize=100)
cv2.imshow('Output image', img)
cv2.waitKey(0)

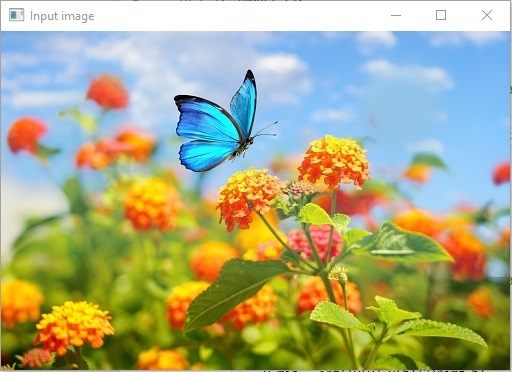

輸入影像

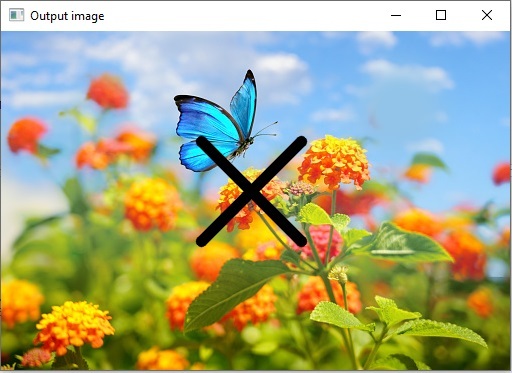

輸出影像

使用 cv2.line() 函式

該函式在影像中連線點 pt1 和 pt2 之間繪製一條線。以下是 line() 函式的語法 -

cv.line(img, pt1, pt2, color[, thickness[, lineType[, shift]]])

引數

• img：要繪製標記的源影像。

• pt1：影像中線條應開始位置的 x 和 y 座標的元組。

• pt2：影像中線條應結束位置的 x 和 y 座標的元組。

• color：指定標記的顏色。

• thickness：這是一個可選引數。它指定標記的線寬。

• lineType（可選）：它指定我們要使用的線型別。可用的 4 種 LineTypes 為

• FILLED

• LINE_4

• LINE_8

• LINE_AA

• shift：它指定點座標中的分數位數。

示例

讓我們獲取一個影像，並使用 cv2.line() 方法繪製一個十字。

import cv2
from random import randint

img = cv2.imread('Images/flower-black-background.jpg')
cv2.imshow('Input image', img)

coordinates = [[(420, 280), (520,280)], [(470, 220), (470,350)]]

cv2.line(img, coordinates[0][0],coordinates[0][1], color=[0, 0, 250], thickness=20)
cv2.line(img, coordinates[1][0],coordinates[1][1], color=[0, 0, 250], thickness=20)

cv2.imshow('Output image', img)
cv2.waitKey(0)

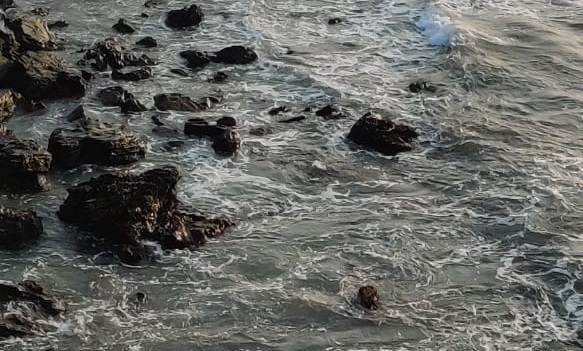

輸入影像

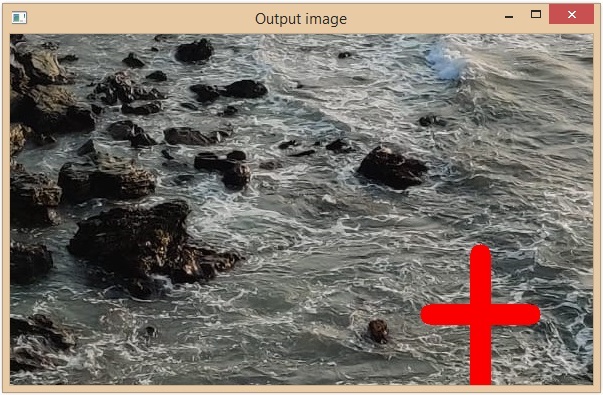

輸出影像

示例

在此示例中，我們將透過覆蓋影像的 4 個角來繪製十字線。最初，我們將使用 numpy 陣列（影像陣列）的 shape 屬性獲取影像的尺寸，並根據這些值，我們可以識別影像的角。

import cv2
from random import randint

img = cv2.imread('Images/Lenna.png')
cv2.imshow('Input image', img)

# image height = shape[0]
# image width = shape[1]
shape = img.shape

cv2.line(img, (0,0),shape[:2], color=[0, 0, 250], thickness=20)
cv2.line(img, (shape[1], 0), (0, shape[0]), color=[0, 0, 250], thickness=20)

cv2.imshow('Output image', img)
cv2.waitKey(0)

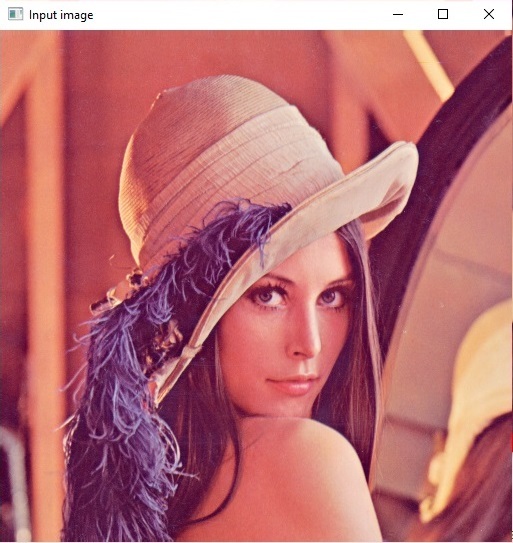

輸入影像

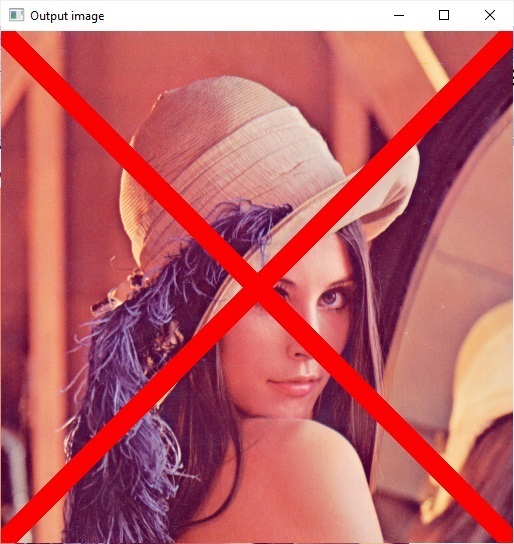

輸出影像

這就是 Python OpenCV 函式 cv2.lines() 和 drawMarker() 如何在特定影像上繪製十字的方式。
