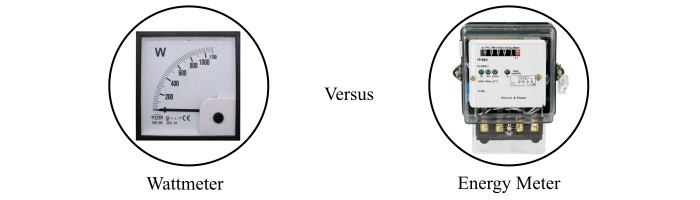

瓦特表和能量表的區別

在每個電力系統中，我們都需要測量各種電氣量，例如電流、電壓、功率、能量等。為此，已經開發出各種型別的測量儀器來測量相應的量。

閱讀本文以瞭解更多關於瓦特表和能量表的資訊。我們還將瞭解瓦特表和能量表之間的顯著差異。瓦特表和能量表之間的一個主要區別在於，瓦特表測量電路中的電功率，而能量表測量負載消耗的總能量。

什麼是瓦特表？

瓦特表是一種用於測量電路中有效功率的電測量儀器。瓦特表是一種指示儀器，這意味著它僅在電流流過電路時才能測量電路中的電功率。

典型的瓦特表由兩個線圈組成，即電流線圈和電壓線圈。瓦特表的電流線圈與電負載串聯連線，而電壓線圈與負載並聯連線。因此，負載電流流過電流線圈，負載電壓出現在電壓線圈兩端。流過電流線圈的負載電流產生一個磁場，該磁場與流過線圈的電流成正比。此磁場可以在電壓線圈中產生一個轉矩。連線到電壓線圈的指標可以在刻度上移動，以顯示功率讀數。

什麼是能量表？

一種用於測量電負載在一定時間內消耗的總能量的電測量儀器稱為能量表。能量表是一種積分儀器，因為它會保留一段時間內的測量記錄。在實踐中，能量表通常校準為測量以kWh（千瓦時）為單位的電能。

機電式感應式能量表由安裝在主軸上的鋁製圓盤組成，並放置在兩個電磁體之間。圓盤的旋轉速度與消耗的功率成正比，並且透過使用計數器和齒輪機構將此功率積分到一定時間段內。

瓦特表和能量表的區別

下表突出顯示了瓦特表和能量表之間所有主要差異。

差異基礎	瓦特表	能量表
定義	顯示電路中負載消耗功率讀數的電測量儀器稱為瓦特表。	顯示一定時間內負載消耗電能值的電測量儀器稱為能量表。
電路符號
測量量	瓦特表測量電路中的有效（或有功）功率。	能量表測量一段時間內消耗的總平均功率，稱為能量。
型別	瓦特表有兩種型別：“電磁式瓦特表”和“感應式瓦特表”。	能量表的型別有：“機電式感應式能量表”、“電子式能量表”和“智慧能量表”。
測量單位	典型的瓦特表顯示以瓦特為單位的電功率讀數。	典型的能量表顯示以千瓦時（kWh）為單位的能量讀數。
主要部件	瓦特表的主要部件包括：電流線圈、電壓線圈、阻尼系統、控制機構、刻度盤和指標。	能量表的主要部件包括：電流線圈、電壓線圈、旋轉鋁盤、制動系統、計數機構。
儀器型別	瓦特表是一種指示型儀器。	能量表是一種積分型儀器。
應用	瓦特表用於電氣裝置，以測量其額定功率和功耗，也用於實驗室進行實驗。	能量表廣泛用於測量電能消耗，用於計費和監控目的。
