法律研究測功機和感應式瓦特計的區別
瓦特計是一種測量電路中有效（或有功）功率的電測量儀器。它測量以瓦特、千瓦、兆瓦等為單位的電功率值。
根據原理和結構，瓦特計可分為以下兩種主要型別：
- 測功機式瓦特計
- 感應式瓦特計
測功機和感應式瓦特計的主要功能相同，即測量電路中的有功功率。但是，這兩種型別的瓦特計在許多方面都存在差異。
在本文中，您將瞭解測功機式瓦特計和感應式瓦特計之間的所有區別。但在瞭解這些區別之前，讓我們先了解一些關於測功機式和感應式瓦特計的基本資訊，以便更容易理解它們之間是如何不同的。
什麼是測功機式瓦特計？
測功機式瓦特計是一種廣泛用於測量直流和交流電功率的儀器。它也稱為電動力式瓦特計。
它的工作原理是，兩個載流導體之間會產生機械力。

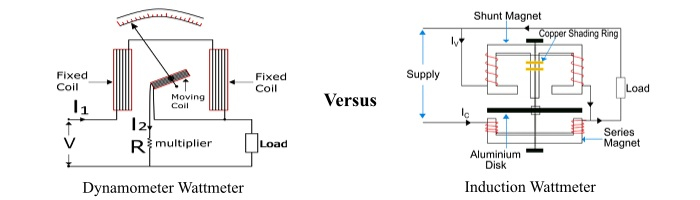

電動力式瓦特計有一個固定線圈，分為兩部分，串聯連線到負載上並承載負載電流。動圈透過一個串聯倍增電阻與負載連線，並承載與負載電壓成正比的電流。固定線圈稱為電流線圈，動圈稱為電壓線圈（壓力線圈）。兩個螺旋彈簧提供控制扭矩。電動力式瓦特計採用空氣摩擦阻尼。一個指標連線到動圈上，它在一個刻度盤上偏轉，以顯示功率讀數。
測功機式瓦特計的主要優點是可以測量交流和直流功率。
什麼是感應式瓦特計？
感應式瓦特計是一種測量裝置，只能測量交流電路中的電功率。它基於電磁感應原理工作。
感應式瓦特計由兩個疊片電磁鐵組成，即分流磁鐵和串聯磁鐵。分流磁鐵連線到電源上，並承載與電源電壓成正比的電流。分流磁鐵的線圈具有很高的電感，因此其電流滯後於電源電壓90°。串聯磁鐵串聯連線到電源上，並承載負載電流。串聯磁鐵的線圈具有很低的電感。一個安裝在軸上的薄圓盤（由鋁製成）放置在兩個磁鐵之間，以便切割兩個磁鐵的磁通量。
當瓦特計連線到交流電路時，電流流過與電源電壓成正比的分流磁鐵線圈，而串聯磁鐵承載負載電流。兩個磁鐵產生的磁通量透過電磁感應在鋁盤中感應出渦流。由於磁通量和渦流之間的相互作用，在圓盤上產生一個偏轉力矩，導致圓盤移動，因此連線到圓盤上的指標在刻度盤上移動並顯示功率值。
測功機式瓦特計和感應式瓦特計的區別
兩種瓦特計的功能相同，即測量電路中的有功功率。但是，測功機式瓦特計和感應式瓦特計之間存在一些差異，在下表中突出顯示了這些差異：
| 差異依據 | 測功機式瓦特計 | 感應式瓦特計 |
|---|---|---|
| 描述 | 基於電動力原理工作並可以測量交流電路和直流電路中有功功率的電測量裝置稱為測功機式瓦特計。 | 基於電磁感應原理工作並只能測量交流功率的電測量儀器稱為感應式瓦特計。 |
| 工作原理 | 測功機式瓦特計的工作原理是，兩個載流導體之間會產生機械力。 | 感應式瓦特計的工作原理是電磁感應，即變化的磁場可以在導體中感應出電動勢。 |
| 電路 | 測功機式瓦特計可用於交流和直流電路以測量電功率。 | 感應式瓦特計只能用於交流電路。 |
| 精度 | 測功機式瓦特計精度更高。 | 感應式瓦特計精度相對較低。 |
| 部件 | 測功機式瓦特計由兩個線圈（電流線圈和電壓線圈）、刻度盤和指標組成。 | 感應式瓦特計的主要部件包括：分流電磁鐵、串聯電磁鐵、鋁盤、刻度盤和指標。 |
| 功耗 | 測功機式瓦特計功耗較低。 | 感應式瓦特計功耗相對較高。 |
| 動圈 | 在測功機式瓦特計中，電壓線圈充當動圈。 | 感應式瓦特計沒有動圈，而是使用鋁盤作為運動部件。 |
| 頻率和電壓變化的影響 | 測功機式瓦特計的操作不受電壓和頻率波動影響。 | 感應式瓦特計的操作受電壓和頻率波動影響很大。 |
| 運動系統的重量 | 測功機式瓦特計的運動系統相對較輕。 | 感應式瓦特計的運動系統比測功機式瓦特計重。 |
| 阻尼 | 測功機式瓦特計使用空氣摩擦阻尼。 | 感應式瓦特計使用渦流阻尼。 |
結論
測功機式瓦特計和感應式瓦特計之間的主要區別在於，測功機式瓦特計可以測量交流和直流功率，而感應式瓦特計只能測量交流功率。
