串聯電路和並聯電路的區別

---

簡介

串聯電路和並聯電路這兩個方面的區別在於，在串聯電路中，電流的大小相同。這裡的電流流過放置其中的元件。不同的是，可以觀察到並聯電路將元件放置在不同的分支中。可以看出，兩種電路都有各自的優缺點。

串聯電路的定義

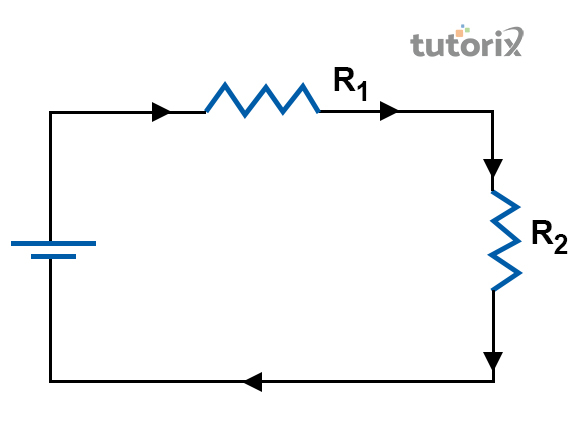

圖1：串聯電路

串聯電路主要指電流流過每個元件的路徑。在這種電路中，每個器件似乎都以一種方式連線，使得電路中只有一條路徑。可以看出，透過這條路徑，電荷可以橫穿外部電路。另一個重要的因素是，每個透過外部電路迴路的電荷也將依次透過每個電阻器（Chaibi 等人，2018）。

因此，簡單來說，串聯電路是指電力可以流過的單一路徑。串聯電路有很多部分，例如器件、導線和電源，它們都連線到一條路徑上。這裡的器件沒有分支，它們與路徑一起連線。這裡的主要重要因素是電流從一個分支流到另一個分支。

並聯電路的定義

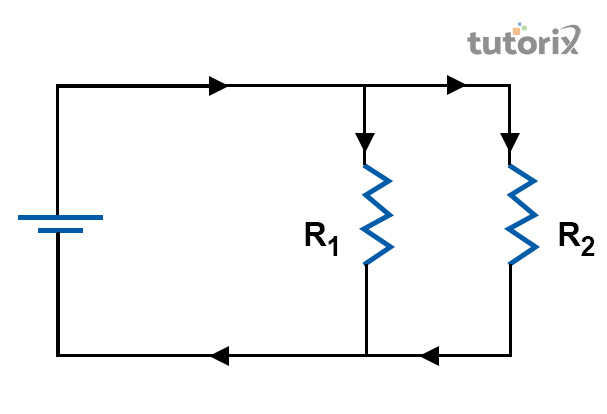

圖2：並聯電路

並聯電路是一種電流透過一個或兩個分支的電路。它還在電流重新合併之前同時連線各個部分。可以看出，在並聯電路中，電位差或電壓保持不變（Linquip，2022）。在這一部分，還需要注意的是，電流在一個元件到另一個元件之間是變化的。因此，可以看出並聯電路包含多條路徑或分支。它在應用領域的這一部分具有不同的功能。

串聯電路和並聯電路的區別

序號	串聯電路	並聯電路
1.	當所有元件中的電流保持相同（Javatpoint，2022）時，電路稱為串聯電路。當所有元件中的電流保持相同（Javatpoint，2022）時，電路稱為串聯電路。	並聯電路是指具有兩條或多條路徑的電路。
2.	在此電路中，所有元件都串聯排列。	在此電路中，元件彼此並聯排列（Rodrigues 等人，2020）。
3.	在串聯電路中，$\mathrm{R\:=\:R1+R2+R3}$	在並聯電路中，$\mathrm{R\:=\:1/R1\:+\:1/R2\:+\:1/R3}$
4.	在此電路的情況下，如果 V 是總電壓，則方程將為 $\mathrm{V1+V2+V3}$。	在並聯電路中，如果 V 是總電壓，則方程將為 $\mathrm{V1=V2=V3}$。
5.	電路某一點的故障可能會破壞整個電路。	它不會影響整個電路。

表1：串聯電路和並聯電路的區別

串聯電路的優缺點

串聯電路是一種電氣電路，這種電路既有優點也有缺點。在各種優點中，其中之一是這種電路不容易發熱。

此電路的優點是，當與任何干燥或易燃物體接觸時，它不容易著火。

此因素的另一個優點是，串聯電路所有部分的電流保持恆定。在缺點中，此因素的一個常見缺點是，當串聯電路的一個元件發生故障時，所有其他元件也將發生故障。發生這種情況是因為電路已斷開。可以看出，當電路中的元件增加時，電路的電阻也會變大。

什麼是電路？

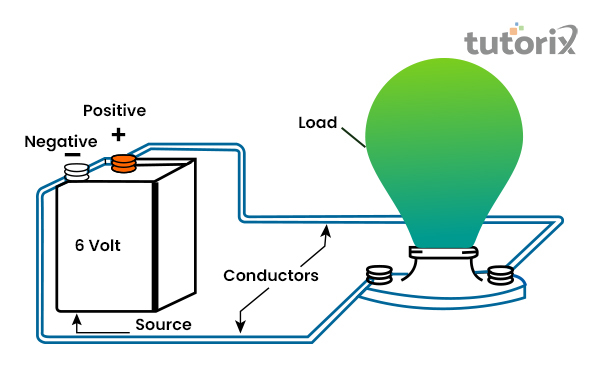

圖3：電路

電路是指電流可以流過的閉合路徑。構建電路需要一些主要元件，如電阻器、電池、導線、燈泡和開關（Electrical4u，2022）。

它們以不同的方式連線以構建此電路。它是電荷在電電池兩個端子之間傳遞的路徑。

結論

可以看出，當電路元件內的電流保持不變時，電路可以稱為串聯電路。在串聯電路中，電流只有一條路徑。另一方面，並聯電路是指具有兩條或多條電流透過路徑的電路。在這種型別的電路中，所有元件的電壓都相同。

常見問題解答

Q1. 並聯連線的概念是什麼？

並聯連線被認為是電路的一部分。在此電路中，所有電氣元件的起點都連線在同一點。這裡的重要事實是，所有元件的端點都連線到一個特定的點。

Q2. 什麼是串聯連線？

串聯連線發生在電路內。在這一部分，電路的元件彼此連線。這意味著當一個元件即將結束時，另一個元件開始連線。可以看出，電流不會在電路中分支。

Q3. 並聯電路的優點是什麼？

並聯電路最常見的優點或益處是，此電路中的電壓在每個部分都保持相同。它有助於提高生產力，並且如果其中一部分斷開，則不會影響工作流程。

Q4. 串聯電路的優點是什麼？

串聯電路有不同的優點，它表示計劃很簡單。此因素的優點是此電路不會快速過熱。此因素的優點是它在整個電路中傳送相同的電流。
