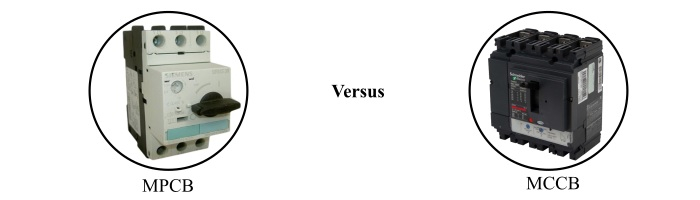

法律研究MPCB和MCCB的區別
一種用於切換和保護電路的電氣裝置稱為斷路器。斷路器可以手動或自動操作，以停止電流透過電路。有幾種型別的斷路器可用，例如 MCB、MCCB、MCPB、RCCB、ACB、OCB、VCB 等。
在本文中，我們將透過考慮各種引數（如基本定義、提供的保護型別、應用等）來重點介紹MPCB 和 MCCB 之間的區別。讓我們從 MPCB 和 MCCB 的基礎知識開始。
什麼是MPCB？
MPCB代表電機保護斷路器。MPCB 是專門為保護電動機免受過載、短路、欠電壓、缺相等故障而設計的斷路器。
基本上，電機保護斷路器 (MPCB) 是一種熱磁斷路器，可以保護電機免受故障的影響。MPCB 可用於不同的電壓等級，典型的電壓範圍約為 230 V 至 660 V。
在實踐中，特定電動機的 MPCB 選擇基於電機的滿載電流和最大可能的短路電流。MPCB 的一個獨特功能是它可以承受啟動（湧入）電流而不會中斷電路。
什麼是MCCB？
MCCB代表模塑外殼斷路器。MCCB 也是一種電氣保護裝置，可保護電路免受短路或過載引起的過電流。
為了保護和斷開連線，MCCB 使用雙金屬片（熱元件）和電流敏感的電磁裝置。因此，MCCB 可以提供過載、短路電流保護，也可以用作電路的通斷開關。MCCB 可用於各種電壓，額定電流高達 3200 A。
MCCB 廣泛用於過載應用，例如保護電容器組、保護焊接機、保護電力饋線、保護電機等。
MPCB和MCCB的區別
MPCB和MCCB都是用於低壓交流電路的電氣保護裝置。兩者都執行相同的電路切換功能，並在電路中發生故障時自動中斷電路。但是，MPCB 和 MCCB 之間存在一些差異，在下表中突出顯示了這些差異 -
| 差異依據 | MPCB | MCCB |
|---|---|---|
| 全稱 | MPCB 代表電機保護斷路器。 | MCCB 代表模塑外殼斷路器。 |
| 用途 | MPCB 用於手動開啟/關閉電動機，並在發生故障時為電機提供保護。 | MCCB 用於配電電路和電動機的切換和保護。 |
| 設計目的 | MPCB 主要設計用於保護電動機免受故障。 | MCCB 設計用於為通用電路（如佈線系統、配電系統等）提供保護。 |
| 提供的保護 | MPCB 為電動機提供短路電流、過載電流、欠電壓故障和缺相保護。 | MCCB 僅保護電路或電機免受過載和短路電流。 |
| 引數設定依據 | 對於 MPCB，最大負載電流根據電機消耗的滿載電流設定。 | 過載電流、短路電流和跳閘延遲時間等引數根據 MCCB 使用的應用型別設定。 |
| 選擇標準 | MPCB 的選擇基於電機的滿載電流和短路電流的最大可能值。 | MCCB 的選擇基於最大負載電流和它必須安全中斷的最大短路電流。 |
| 在電機電路中的功能 | MPCB 保護電機免受過載和短路。 | MCCB 僅保護電機免受短路。 |
| 過載保護繼電器的需求 | 在使用 MPCB 的電機電路中，不需要過載保護繼電器，因為它具有內建的過載保護功能。 | 在使用 MCCB 的電路中，需要連線過載保護繼電器。 |
| 自動復位功能 | 現代 MPCB 設計具有自動復位功能，以便電機可以在過載跳閘發生後的一段時間內恢復執行。 | MCCB 不提供自動復位功能。 |
| 對啟動電流的響應 | MPCB 可以承受電機的啟動湧流，而不會斷開電路。 | 必須根據電機的啟動電流選擇 MCCB，否則可能會導致誤跳閘。 |
| 接觸器的需求 | 對於 MPCB，接觸器是可選的，即 MPCB 本身可以用於手動開啟和關閉電機。 | 對於切換目的，在使用 MCCB 的情況下，必須使用接觸器。 |
結論
MPCB 和 MCCB 之間最顯著的區別在於，MPCB 最適合保護電動機免受短路、過載、欠電壓故障和缺相故障，而 MCCB 是一種通用電路保護裝置，可保護電路免受短路和過載故障。
