法學MCCB和ACB的區別
斷路器是一種電開關裝置，可以在正常情況下或發生故障時開啟或關閉電路。因此，斷路器是電力系統或佈線系統的主要組成部分之一。
斷路器通常配備控制機制，使其能夠在電路發生異常情況時自動執行。由於有不同型別的負載以不同的電壓等級執行並需要不同的故障等級，因此，根據工作電壓和故障等級，有各種型別的斷路器可用，例如 MCB（微型斷路器）、MCCB（模製外殼斷路器）、ACB（空氣斷路器）、OCB（油斷路器）、VCB（真空斷路器）、SF6斷路器等。
在本文中，我們將重點介紹MCCB和ACB的區別，方法是考慮各種引數。但在那之前，讓我們先了解一下MCCB和ACB是什麼。
什麼是MCCB？
MCCB代表模製外殼斷路器。它是一種自動電開關，可以保護電器免受過載、短路、瞬時過流和接地故障等。
基本上，MCCB是微型斷路器(MCB)的改進版本。MCCB可用於保護額定電流高達3200 A的電路。
什麼是ACB？
ACB代表空氣斷路器。使用空氣作為電弧熄滅介質的斷路器型別稱為空氣斷路器或ACB。
空氣斷路器（ACB）通常用於低壓應用，其中電源電壓小於450伏。因此，空氣斷路器廣泛用於配電盤。
空氣斷路器適用於為600安培到10千安培的電路提供短路保護和過流保護。空氣斷路器的主要優點是高效能、壽命長且易於安裝。

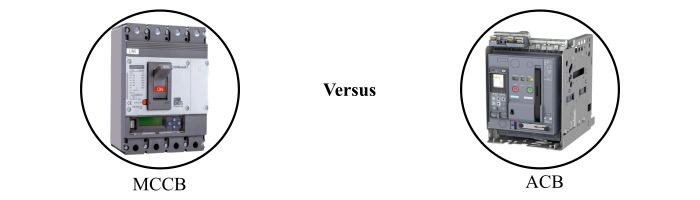

MCCB和ACB的區別
下表重點介紹了MCCB和ACB之間所有顯著的區別：
| 差異依據 | MCCB | ACB |
|---|---|---|
| 全稱 | MCCB代表模製外殼斷路器。 | ACB代表空氣斷路器。 |
| 定義 | 模製外殼斷路器（MCCB）是一種電氣安全裝置，可保護電路免受過電流（可能由過載或短路引起）的影響。 | 空氣斷路器（ACB）是一種電開關裝置，使用空氣作為電弧熄滅介質。 |
| 額定電流 | MCCB的額定電流較小。MCCB的典型額定電流高達3200 A。 | ACB的額定電流高於MCCB。ACB的電流範圍為600 A至10 kA。 |
| 分斷能力 | MCCB的分斷能力低於ACB。 | ACB的分斷能力相對較高。 |
| 利用類別 | 對於MCCB，利用類別為“A”。 | 對於ACB，利用類別為“B”。 |
| 工作原理 | MCCB具有磁性或熱磁性工作原理。 | ACB具有熱磁性工作原理。 |
| 跳閘閾值調整 | MCCB的跳閘閾值易於調整。 | ACB的跳閘閾值調整比MCCB稍微複雜。 |
| 負載端相容性 | 由於MCCB具有頻繁執行和高精度，因此其與負載端相容。 | 由於ACB執行頻率較低，因此其與負載端不相容。 |
| 精度 | MCCB的精度高於ACB。 | ACB的精度相對較低。 |
| 適用性 | MCCB適用於低額定低壓(LT)配電盤。 | ACB適用於高額定低壓配電盤。 |
| 短路電流額定值 | MCCB的短路電流額定值高達100 kA。 | ACB的短路電流高達150 kA。 |
| 短路時間 | 對於MCCB，檢測短路所需的時間約為9毫秒。 | 對於ACB，短路時間約為30毫秒。 |
結論
MCCB和ACB的主要區別在於，MCCB是負載側常用的用於開關和保護的斷路器，而ACB是用於配電站和低壓控制面板的高額定斷路器。
