法學研究ACB和VCB的區別
斷路器是一種電開關裝置，可以正常或在故障情況下開啟或關閉電路。因此，斷路器是電力系統或佈線系統的主要元件之一。
斷路器通常配備控制機制，使其能夠在電路出現異常情況時自動執行。由於不同的電力系統在不同的電壓和電流水平下執行，因此根據系統電壓和電流，有各種型別的斷路器可供選擇，例如MCB（微型斷路器）、ACB（空氣斷路器）、OCB（油斷路器）、VCB（真空斷路器）、SF6斷路器等。

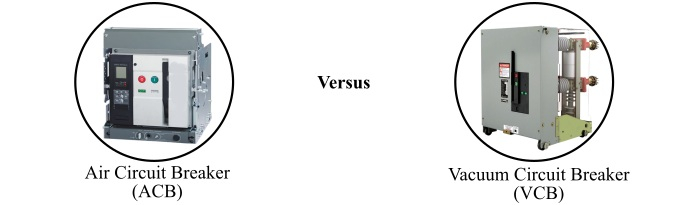

閱讀本文以瞭解空氣斷路器和真空斷路器的區別。但在瞭解差異之前，讓我們先對空氣斷路器 (ACB) 和真空斷路器 (VCB) 做一個基本的概述。
什麼是ACB？
ACB代表空氣斷路器。使用空氣作為電弧熄滅介質的斷路器型別稱為空氣斷路器或ACB。
空氣斷路器 (ACB) 通常用於低壓應用，其中電源電壓小於450伏。因此，空氣斷路器廣泛用於配電盤。
空氣斷路器適用於為600安培到10千安培的電路提供短路保護和過流保護。空氣斷路器的主要優點是效能高、壽命長、易於安裝。
什麼是VCB？
VCB代表真空斷路器。真空斷路器 (VCB)是一種使用電極之間的真空作為電弧熄滅介質的斷路器。
真空斷路器主要用於中壓應用，其中電源電壓範圍為11千伏至33千伏。在VCB中，斷路器的觸點被封閉在一個完全密封的真空氣缸中。當觸點由於觸點之間的真空而分開時，不會產生電弧。
真空斷路器的主要優點是不會向大氣中排放氣體，維護量少，沒有火災危險，壽命長，執行安靜等。但是，這些斷路器比ACB貴得多。
ACB和VCB的區別
ACB和VCB都是旨在執行相同開關和保護功能的電開關裝置型別。但是，它們在許多方面彼此不同。下表重點介紹了ACB和VCB之間的顯著差異。
| 差異依據 | ACB | VCB |
|---|---|---|
| 全稱 | ACB代表空氣斷路器。 | VCB代表真空斷路器。 |
| 定義 | 空氣斷路器是一種使用空氣作為電弧熄滅介質的斷路器。 | 真空斷路器是一種使用真空作為電弧熄滅介質的斷路器。 |
| 電源電壓範圍 | ACB適用於高達450伏的低壓範圍。 | VCB適用於11千伏至33千伏的中壓範圍。 |
| 額定電流 | ACB可用於開關和保護600A至10kA的電路。 | VCB可用於600A至4kA的電路。 |
| 電弧熄滅介質 | 在ACB中，空氣作為電弧熄滅介質。 | 在VCB中，真空作為電弧熄滅介質。 |
| 電弧熄滅介質的壓力 | 在ACB中，所需的電弧熄滅壓力由空氣維持。 | 在VCB中，真空壓力約為10-2託至10-6託。 |
| 電弧的發展 | ACB中的電弧發展較高。 | VCB中的電弧發展較低。 |
| 滅弧裝置的需求 | 滅弧裝置是一種減少電弧發展的裝置。 ACB必須使用滅弧裝置。 |
VCB不需要滅弧裝置。 |
| 維護 | ACB需要頻繁維護。 | VCB很少需要維護。 |
| 電流互感器安裝 | 對於ACB，可以進行電流互感器的室內和室外安裝。 | 電流互感器安裝在VCB外部。 |
| 保護繼電器的位置 | ACB涉及保護繼電器的內部放置。 | 在VCB中，保護繼電器是外部放置的。 |
| 短路開斷能力 | ACB的短路開斷能力非常低。 | VCB具有極高的短路開斷能力。 |
| 安裝 | 安裝空氣斷路器非常容易。 | 真空斷路器的安裝相對困難。 |
| 成本 | ACB相對便宜。 | VCB的成本相對較高。 |
| 應用 | ACB主要用於低壓應用，例如配電盤、電機控制中心 (MCC) 和電力控制中心 (PCC) 等。 | VCB主要用於中壓應用，例如用於開關和保護高壓感應電機、二次變電站等。 |
結論
ACB和VCB的主要功能相同，即開關和保護電路。ACB和VCB之間最顯著的區別在於，ACB使用空氣作為電弧熄滅介質，而VCB使用真空作為電弧熄滅介質。
