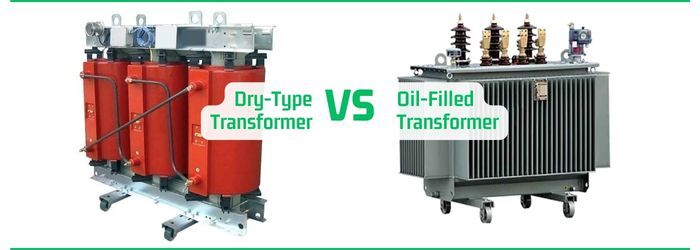

乾式變壓器和油浸式變壓器的區別

---

乾式變壓器和油浸式變壓器最根本的區別在於：乾式變壓器使用固體絕緣材料來隔離變壓器的導電部件，而油浸式變壓器則使用絕緣油作為絕緣介質。

兩種變壓器各有其優點、缺點和應用。本文將重點講解乾式變壓器和油浸式變壓器的主要區別。但在講解之前，讓我們先對電力變壓器、乾式變壓器和油浸式變壓器進行概述。

什麼是電力變壓器？

電力變壓器是一種靜態電磁裝置，用於電力系統中改變電壓和電流的值。

典型的電力變壓器主要由三部分組成：磁芯、初級繞組和次級繞組。

磁芯是由疊片矽鋼製成的，它為初級繞組和次級繞組之間的磁場提供低磁阻路徑。

初級繞組由銅線組成，從電源接收輸入電源。而次級繞組也由銅線組成，並將轉換後的電力供應給電氣負載。

電力變壓器的主要功能是提高或降低電路中的電源電壓和電流。

變壓器的型別

根據所使用的絕緣材料，電力變壓器可分為以下兩種型別：

• 乾式變壓器

• 油浸式變壓器

讓我們詳細討論每種型別的電力變壓器。

什麼是乾式變壓器？

使用固體絕緣材料來隔離導電部件（如繞組、鐵芯等）的電力變壓器稱為乾式變壓器。

在大多數實際的乾式變壓器中，環氧樹脂或聚酯樹脂用作絕緣材料。因此，這些變壓器也稱為澆注樹脂變壓器或環氧樹脂變壓器。

這些固體絕緣材料具有良好的熱穩定性和介電強度。此外，這些材料具有不易燃和自熄性。因此，從防火安全的角度來看，這些變壓器相對更安全。

乾式變壓器主要用於油浸式變壓器無法使用的中壓應用。乾式變壓器的一些常見應用包括室內變電站、商業建築、地下變電站等。

什麼是油浸式變壓器？

將鐵芯和繞組元件浸在絕緣油中以提供絕緣和冷卻功能的電力變壓器稱為油浸式變壓器。它也稱為油浸變壓器。

油浸式變壓器由一個裝滿變壓器油的鋼製油箱組成，該油箱封閉了變壓器的內部部件。

當油浸式變壓器執行時，由於變壓器繞組和鐵芯中的損耗會產生大量的熱量。由於變壓器浸在油中，熱量會傳遞到油中，然後傳遞到外部環境。

油浸式變壓器通常用於發電站、配電系統、輸電系統、戶外變電站等。

這就是關於電力變壓器、乾式變壓器和油浸式變壓器的全部內容。現在讓我們使用比較表來了解乾式變壓器和油浸式變壓器的區別。

乾式變壓器和油浸式變壓器的區別

下表突出顯示了乾式變壓器和油浸式變壓器之間所有顯著的區別：

引數	乾式變壓器	油浸式變壓器
絕緣材料	在乾式變壓器中，使用環氧樹脂或聚酯樹脂等固體絕緣材料。	在油浸式變壓器中，使用絕緣油作為絕緣材料。
其他名稱	乾式變壓器也稱為澆注樹脂變壓器或環氧樹脂變壓器。	油浸式變壓器也稱為油浸變壓器。
冷卻介質	在乾式變壓器中，空氣用作冷卻介質。	在油浸式變壓器中，油和空氣都用作冷卻介質。
維護	乾式變壓器需要較少的維護。	油浸式變壓器需要定期維護。
資本成本	乾式變壓器的資本成本較高。	油浸式變壓器的資本成本相對較低。
運營成本	由於維護需求較少，乾式變壓器的運營成本較低。	油浸式變壓器的運營成本較高，因為它需要定期維護和監控。
火災和爆炸風險	在乾式變壓器中，使用不易燃和自熄性絕緣材料。因此，這些變壓器發生火災和爆炸的風險較低。	在油浸式變壓器中，所使用的油是易燃材料。因此，它們存在火災風險，需要格外小心。
適用性	乾式變壓器適用於低壓和中壓以及室內應用。	油浸式變壓器適用於中壓和高壓以及戶外應用。
效率	乾式變壓器的效率較低。	油浸式變壓器的效率較高。
重量	乾式變壓器較輕。	油浸式變壓器較重。
尺寸	乾式變壓器尺寸緊湊，因此需要的空間較少。	油浸式變壓器尺寸較大，佔用空間更多。
安裝成本	乾式變壓器的安裝成本較低。	油浸式變壓器的安裝成本較高。
對環境的影響	乾式變壓器產生的廢物較少。因此，它們對環境友好。	油浸變壓器存在油洩漏或溢位的風險，可能危害環境。
介電強度	乾式變壓器具有固體絕緣材料，可提供高介電強度。	油浸式變壓器以油作為絕緣材料，可提供優異的介電強度。
使用壽命	乾式變壓器的使用壽命更長。	油浸式變壓器的使用壽命相對較短。
運輸	由於沒有液體，乾式變壓器的運輸更容易。	油浸式變壓器的運輸較為困難。

結論

在本文中，我們在上面的比較表中解釋了這兩種變壓器之間的主要區別。從以上討論可以看出，乾式變壓器適用於中小型電壓應用，安裝空間需求較小。另一方面，油浸式變壓器適用於中高壓應用，需要更大的安裝空間。

關於乾式變壓器與油浸式變壓器的常見問題

以下是一些關於乾式變壓器和油浸式變壓器之間區別的最常見問題的集合。

1. 液體變壓器和乾式變壓器有什麼區別？

在乾式變壓器中，使用固體絕緣材料，而在液體變壓器中，使用絕緣油作為絕緣材料。

2. 空氣冷卻變壓器和油冷卻變壓器有什麼區別？

在空氣冷卻變壓器中，自然空氣用於保持變壓器冷卻，而在油冷卻變壓器中，絕緣油提供冷卻機制。

3. 溼式變壓器和乾式變壓器有什麼區別？

溼式變壓器是指其中絕緣和冷卻介質以液體形式使用的變壓器，而乾式變壓器則使用固體材料作為絕緣介質。

4. 乾式變壓器比油式變壓器有哪些優點？

乾式變壓器易於操作和運輸。它們緊湊輕便。它們的運營成本較低，維護要求較低。乾式變壓器的使用壽命更長。

5. 乾式變壓器的缺點是什麼？

乾式變壓器不適用於高壓應用。它們價格昂貴且難以修理，並且運營成本高。

6. 為什麼它被稱為乾式變壓器？

如果變壓器透過正常的空氣通風冷卻，並且不需要任何油或液體來冷卻其繞組和鐵芯，則該變壓器被稱為乾式變壓器。

7. 乾式變壓器在哪裡使用？

乾式變壓器用於室內變電站、建築物和隧道內部、礦井、船舶和海上平臺、食品加工行業、核電站等。
