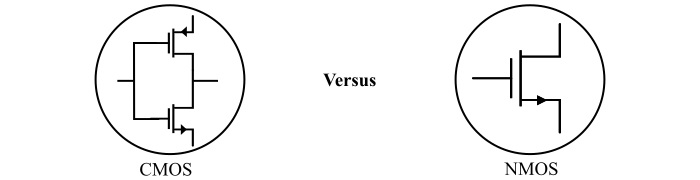

CMOS 和 NMOS 技術的區別


兩種最流行的MOS(金氧半導體)技術分別是CMOSNMOS,它們廣泛應用於電子和電力電子領域,例如ASIC、儲存器、處理器等。如今,CMOS技術是領先的半導體技術之一。這是因為與雙極型和NOMOS技術相比,CMOS技術消耗的功率更低。

在本教程中,我們將討論CMOS 技術和 NMOS 技術之間的主要區別。但在討論差異之前,讓我們先簡要概述一下 CMOS 和 NMOS 技術是什麼。

什麼是 CMOS 技術?

CMOS代表互補金氧半導體。CMOS 技術廣泛用於製造積體電路、數字邏輯電路、微處理器和微控制器、儲存器等。CMOS 技術是 PMOS 和 NMOS 技術的結合。

CMOS 技術是領先的半導體技術之一,因為它功耗低,並且對電子噪聲具有很強的抗干擾能力。基本上,CMOS 或互補金氧半導體是一種由電池供電的板載半導體晶片,用於計算機裝置中的資料儲存。在典型的計算機系統中,計算機系統的系統時間和日期以及其他硬體設定由 CMOS 積體電路維護。

CMOS 器件的主要優點是它可以更有效地利用電力。CMOS 的其他主要優點如下:

  • 它降低了電路的複雜性。
  • 它具有很強的抗噪聲能力。
  • 它產生的熱量更少。
  • 它具有非常低的靜態功耗。
  • CMOS 在單個晶片上提供了高密度的邏輯功能。

CMOS 技術用於微處理器、微控制器、儲存器以及許多其他數字邏輯電路和類比電路,如資料轉換器、感測器、通訊裝置等。

什麼是 NMOS 技術?

NMOS 是N溝道金氧半導體的縮寫。NMOS 使用 N型半導體材料作為源極和漏極,使用 P型半導體材料作為襯底。

NMOS 技術用於設計各種微電子電路,這些電路用於邏輯晶片和儲存晶片,並且還用作 CMOS(互補金氧半導體)設計的組成部分。

在 NMOS 中,有一層稱為 N溝道層,它在源極和漏極端子之間傳導電子。NMOS 技術廣泛應用於微處理器和許多其他金氧半導體器件,因為它們需要更小的晶片區域並提供更高的密度。此外,NMOS 技術速度更快,因為它們使用電子作為電荷載體,電子的遷移率相對較高。

CMOS 和 NMOS 技術的區別

CMOS 和 NMOS 都是微電子電路中廣泛使用的金氧半導體技術。但是,CMOS 和 NMOS 之間存在一些差異,這些差異列在下表中

差異依據 CMOS 技術 NMOS 技術
全稱 CMOS 代表互補金氧半導體。 NMOS 代表 N溝道金氧半導體。
定義 結合了 PMOS 和 NMOS 技術的金氧半導體技術稱為 CMOS。 使用 N型溝道在源極和漏極端子之間傳輸的金氧半導體技術稱為 NMOS。
操作 CMOS 透過使用 P型和 N型 MOSFET 的對稱和互補對來執行其操作。 NMOS 透過在 P型襯底中形成反型層來執行其操作。
邏輯電平 CMOS 的邏輯電平為 0 V / 5 V。 NMOS 的邏輯電平取決於 β 比率以及噪聲裕度。
佈局 CMOS 具有更規則的佈局。 NMOS 具有不規則的佈局。
功耗 對於 CMOS,當其處於待機模式時,功耗為零。 當 NMOS 的輸出為零 (0) 時,會消耗功率。
電源 對於 CMOS,電源可能在 1.5 V 到 15 V 之間變化。 對於 NMOS,電源是固定的,取決於 VDD
封裝密度 CMOS 的封裝密度較低。其中,它需要 2N 個器件才能實現 N 個輸入。 NMOS 的封裝密度較高。它需要 (N+1) 個器件才能實現 N 個輸入。
負載驅動比 CMOS 的負載/驅動比為 1:1 或 2:1。 NMOS 的負載/驅動比為 4:1。
傳輸門 CMOS 的傳輸門允許良好地透過“0”和“1”邏輯。 NMOS 的傳輸門僅允許良好地透過“0”邏輯。如果它透過“1”邏輯,則它將具有 VT 壓降。
靜態功耗 CMOS 消耗的靜態功率較低。 NMOS 消耗的靜態功率相對較高。
抗噪聲能力 CMOS 具有很強的抗噪聲能力。 NMOS 的抗噪聲能力相對較低。
應用 CMOS 用於設計各種型別的數字邏輯電路、微處理器、微控制器、儲存器等。 NMOS 用於設計幾種型別的數字邏輯電路,例如微處理器、儲存晶片以及許多其他 MOS 器件。

結論

從以上比較可以看出,CMOS 技術最適合設計嵌入式系統。CMOS 和 NMOS 之間最顯著的區別在於,與 NMOS 相比,CMOS 消耗的靜態功率較低。
