法律研究電容啟動電容執行感應電動機

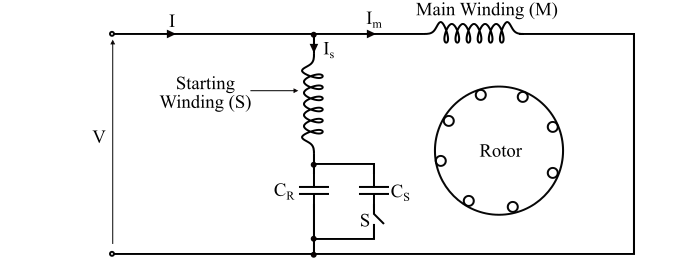

電容啟動電容執行電動機是一種單相感應電動機。電容啟動電容執行感應電動機也稱為**雙值電容電動機**。下圖顯示了電容啟動電容執行感應電動機的示意圖。
電容啟動電容執行感應電動機由一個鼠籠式轉子和一個有兩個繞組的定子組成，即**啟動**或**輔助繞組**和**主**或**執行繞組**。這兩個繞組在空間上相差 90° 的角度。
該電機使用兩個電容器 - **啟動電容器**(CS) 和**執行電容器**(CR)。這兩個電容器在啟動瞬間並聯連線。
為了獲得高啟動轉矩，需要較大的啟動電流。為此，啟動繞組中的容抗應較低。
由於啟動電容器的電抗由下式給出：
$$\mathrm{𝑋_{𝑆}=\frac{1}{𝜔𝐶_{𝑆}}}$$
因此，為了使XS較小，啟動電容器(CS)的值應較大。啟動電容器 CS 是一個短時額定電解電容器。
在電機正常執行期間，額定線電流應小於啟動電流。因此，執行電容器的容抗應較高，並由下式給出：
$$\mathrm{𝑋_{𝑅} =\frac{1}{𝜔𝐶_{𝑅}}}$$
因此，為了使XR較高，執行電容器(CR)的值應較小。執行電容器是長時間額定電容器，通常採用油浸紙結構。
當電機達到正常速度時，啟動電容器(CS)透過離心開關 (S) 從電機電路中斷開，而執行電容器(CR)永久連線在電路中。由於一個電容器(CS)僅在啟動時使用，而另一個電容器(CR)用於連續執行，因此該電機被稱為電容啟動電容執行電動機。
電容啟動電容執行電動機的相量圖如下所示。在啟動時，兩個電容器都在電路中，因此相角 φ 大於 90°。當啟動電容器(CS)從電路中斷開時，相角變為 90° 電氣角。
電容啟動電容執行感應電動機的特性
以下是電容啟動電容執行感應電動機的主要特性：
這些電機執行安靜平穩。
它們具有較高的效率。
這些電機產生恆定轉矩，而不是脈動轉矩。
由於恆定轉矩，電機無振動。
電容啟動電容執行電動機的應用
電容啟動電容執行電動機用於驅動需要頻繁啟動的高慣性負載，並且需要高起動轉矩和效率，例如：
空氣壓縮機
冰箱
泵送裝置
醫院、工作室和其他需要安靜的地方等。
