二進位制儲存和暫存器

---

在數字電子系統中，二進位制儲存和暫存器是用於儲存和處理二進位制資料和資訊的兩個最基本元件。二進位制儲存是指以二進位制格式（即 0 和 1 的形式）儲存資料和資訊的技術。暫存器是數字系統中最基本的儲存單元，可以儲存二進位制資料和資訊。

在本教程中，我們將探討二進位制儲存和暫存器，以及它們在數位電子領域的重要性。讓我們從二進位制儲存的基本介紹開始。

什麼是二進位制儲存？

一種以二進位制形式（即使用 0 和 1）表示和儲存資訊的儲存技術稱為二進位制儲存。二進位制儲存是數位電子學中的一個重要概念，因為所有數字系統都使用二進位制邏輯執行。

二進位制儲存可以使用各種型別的儲存裝置來實現，例如半導體電路、磁帶、光碟等。總的來說，二進位制儲存構成了儲存和處理數字資訊的基礎。

二進位制儲存技術

根據特性和應用，存在各種型別的二進位制儲存技術。下面解釋了一些最常用的二進位制儲存技術：

• 半導體電子電路 - 半導體儲存裝置由電晶體等電子元件組成。我們可以使用這些儲存裝置來儲存二進位制資訊。電晶體或任何其他電子元件具有兩種狀態，即 ON 和 OFF，分別表示二進位制 1 和 0。因此，半導體儲存器裝置用於二進位制儲存。

• 磁性介質 - 磁性介質（如磁帶、硬碟等）也可以用於二進位制儲存。該技術利用磁性材料來儲存二進位制資訊。在磁儲存裝置中，二進位制狀態 0 或 1 由磁場極性表示，即一種磁極性表示二進位制值 1，而相反的極性表示二進位制值 0。磁性儲存器裝置廣泛用於永久儲存數字資訊。

• 光碟 - 光儲存裝置由感光材料和塑膠製成。感光材料以二進位制形式儲存資訊。雷射用於讀取和寫入光儲存裝置，其中反射雷射光的變化表示二進位制值 0 和 1。

總的來說，二進位制儲存是任何數字電子系統中最基本的過程，它允許高效可靠地儲存資料和資訊。

二進位制儲存操作

在二進位制儲存中，涉及兩個主要的儲存操作，即寫入（輸入）和讀取（輸出）。

• 二進位制儲存中的寫入操作指定將二進位制資料輸入到儲存裝置的過程。

• 另一方面，讀取操作表示從二進位制儲存裝置檢索二進位制資料的過程。

因此，在二進位制儲存系統中，讀寫是用於數字系統中資料傳輸的兩個主要操作，並允許在不同的數字裝置之間交換二進位制資訊。

什麼是二進位制儲存暫存器？

在數字電子系統中，二進位制儲存暫存器是用於儲存和處理二進位制資料的基本儲存單元。二進位制儲存暫存器由一組觸發器組成，其中每個觸發器可以以二進位制形式儲存 1 位資訊。

二進位制儲存暫存器是數字系統記憶體單元中最基本的模組，在資料儲存和處理操作中發揮著至關重要的作用。

二進位制儲存暫存器的尺寸或儲存容量由邏輯電路中使用的觸發器數量決定。例如，如果一個暫存器包含 8 個觸發器，則其儲存容量為 8 位，對於 16 個觸發器，儲存容量為 16 位，依此類推。

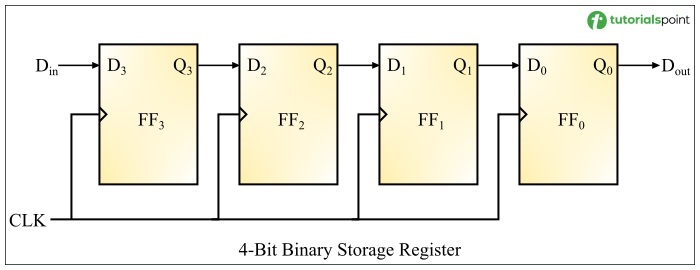

4 位二進位制儲存暫存器的框圖如下所示：

關於二進位制儲存暫存器需要注意的最重要的一點是，它暫時儲存資料。暫存器主要用於儲存在處理和執行指令期間需要的少量二進位制資料。

在二進位制儲存暫存器中，讀寫操作透過輸入和輸出資料線執行，其中二進位制資料透過資料輸入線寫入暫存器，儲存的資料透過資料輸出線從暫存器檢索。

二進位制儲存暫存器是數字系統中非常重要的元件，因為它們在執行各種操作中起著至關重要的作用。它們提供了一個臨時空間來儲存處理和其他計算活動所需的二進位制資料和指令。

二進位制儲存暫存器的型別

下面列出了一些在各種數字系統中使用的常見型別的二進位制儲存暫存器：

• 序列輸入序列輸出 (SISO) 暫存器 - 一種以序列方式輸入和輸出二進位制資料的二進位制儲存暫存器型別，即一次輸入和輸出一位二進位制資料，稱為序列輸入序列輸出二進位制暫存器。這種型別的二進位制儲存暫存器包含一個數據輸入線和一個數據輸出線。

• 序列輸入並行輸出 (SIPO) 暫存器 - 這種型別的二進位制儲存暫存器以序列方式（一次一位）接收資料，並以並行方式（所有位一次）輸出資料。它只有一個數據輸入線，但輸出線的數量等於位數。

• 並行輸入序列輸出 (PISO) 暫存器 - 在此二進位制暫存器中，二進位制資料以並行方式輸入，以序列方式輸出。因此，此二進位制儲存暫存器包含多個輸入線，但只有一個輸出線。

• 並行輸入並行輸出 (PIPO) 暫存器 - 並行輸入並行輸出暫存器包含多個輸入和輸出線，用於同時儲存和檢索所有二進位制資料位。

結論

二進位制儲存和二進位制儲存暫存器是數字系統中的兩個重要元件，允許以二進位制形式高效可靠地儲存和處理資料。二進位制儲存暫存器構成了數字系統記憶體單元中二進位制儲存的基礎。
