什麼是波導，以及它的型別有哪些？

通常，如果訊號或特定訊號頻帶的頻率較高，則頻寬利用率較高，因為訊號為其他訊號提供了更多的累積空間。但高頻訊號在沒有衰減的情況下無法傳播很遠的距離。我們已經研究了有助於訊號傳播更遠距離的傳輸線。

波導

微波透過微波電路、元件和器件傳播，這些電路、元件和器件充當微波傳輸線的一部分，通常稱為波導。

定義

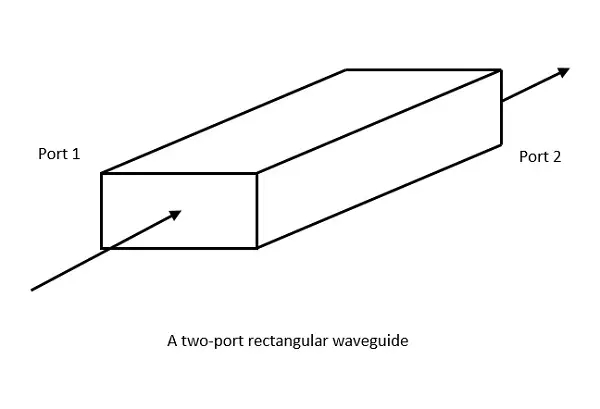

用於透過管壁的連續反射傳輸電磁波的橫截面均勻的空心金屬管稱為波導。

波導通常在微波通訊中使用。波導是傳輸線的一種特殊形式，它是一個空心金屬管。與傳輸線不同，波導沒有中心導體。

波導的主要特性是

• 管壁提供分佈電感
• 管壁之間的空隙提供分佈電容
• 它們體積龐大，重量沉重且價格昂貴

波導的優點

• 波導易於製造。
• 它們可以處理非常大的功率（以千瓦為單位）
• 波導中的功率損耗非常小
• 它們提供非常低的損耗（低阿爾法衰減值）
• 當微波能量透過波導傳播時，其損耗低於同軸電纜。

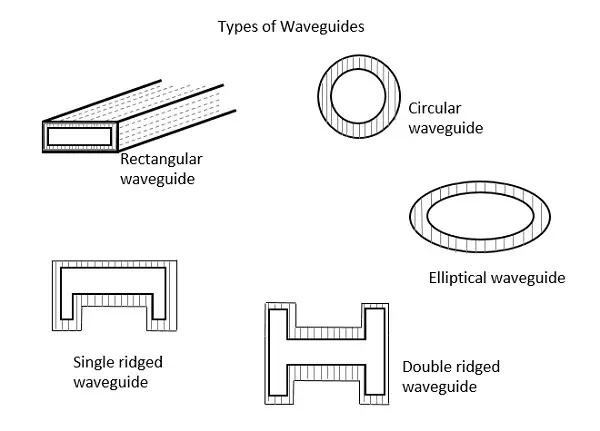

波導的型別

波導有五種型別。它們是

• 矩形波導
• 圓形波導
• 橢圓波導
• 單脊波導
• 雙脊波導

上面顯示的是波導的型別，它們在中心是空心的，由銅壁製成。它們在內表面有一層薄薄的 Au 或 Ag 塗層。
