法律研究74138在ALS-SDA-85M套件中的應用
在ALS-SDA-85M套件中，我們有最小尺寸為16K x 8的74138 EPROM和尺寸為2K x 8的RAM，還有用於擴充套件EPROM的空插座。這四個晶片的選擇由積體電路74138完成。每次選擇74138時，當IO/M*變為0時，選擇27138時，當A15A14變為0時。27138具有最低的地址範圍，例如
最低地址： 00 00000000000000 為 0000H。
最高地址： 00 11111111111111 為 3FFFH。
而在74138中，地址範圍如下：
最低地址： 11 xxx 00000000000
最高地址： 11 xxx 11111111111。
輸出O1*和O2*連線到74138的輸出端。

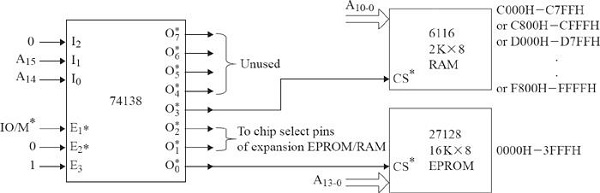

這四個晶片透過使用積體電路的四個引腳進行選擇，如下圖所示：
27128的最低和最高地址如下所示：
最低地址： 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 = 0 0 0 0 H
最高地址： 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 = 3 F F F F H
6116的最低和最高地址範圍描述如下：
最低地址： 1 1 x x x 0 0 0 0 0 0 0 0 0 0 0
最高地址： 1 1 x x x 1 1 1 1 1 1 1 1 1 1 1
