OpenCV Python中的高帽變換和黑帽變換

---

高帽變換和黑帽變換是二值影像的形態學變換操作。通常，形態學操作基於形態、結構或形狀處理影像。

高帽變換是一種先對影像進行開運算，然後從原始影像中減去開運算結果的操作（高帽 = 影像 - 開運算）。它用於從給定影像中提取小的元素和細節，這也就是特徵提取、影像增強和其他操作。

而黑帽變換操作是影像閉運算與輸入影像本身之差（黑帽 = 閉運算 - 影像）。它在從原始影像中減去閉運算結果之前先對影像進行閉運算。結果影像包含比周圍環境和結構元素更暗更小的物體。

OpenCV 提供了一個函式 `cv2.morphologyEx()`，它直接在影像上實現這些變換操作。

`cv2.morphologyEx()` 函式

該函式使用基本的腐蝕和膨脹操作執行這些高階形態變換。

語法

cv.morphologyEx(src, op, kernel[, dst[, anchor[, iterations[, borderType[, borderValue]]]]])

引數

• Src：源影像，可以有任意數量的通道。深度應為 CV_8U、CV_16U、CV_16S、CV_32F 或 CV_64F 之一。

• Op：指定要應用的形態學操作型別。

• MORPH_OPEN – 開運算

• MORPH_CLOSE – 閉運算

• MORPH_GRADIENT – 形態梯度

• MORPH_TOPHAT: “高帽”

• MORPH_BLACKHAT: “黑帽”

• Kernel：結構元素，其原點由錨點定義。可以使用 `getStructuringElement` 建立。

• Anchor：核心的錨點位置，預設為 (-1,-1)。負值指定錨點位於核心中心。

• Dst：目標影像。

• Iterations：指定應用腐蝕和膨脹的次數。

• borderType 和 borderValue：這些引數用於填充影像以考慮邊界畫素，或者如果影像是非規則形狀。

高帽變換

高帽變換就是原始影像與其開運算結果之差。

示例

讓我們取一張影像，並使用 `cv2.morphologyEx()` 方法進行高帽變換。

import cv2
import numpy as np
img = cv2.imread('Images/Dog.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
Kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (13, 5))
tophat = cv2.morphologyEx(gray, cv2.MORPH_TOPHAT, Kernel)
cv2.imshow("Original", img)
cv2.imshow("TopHat", tophat)
cv2.waitKey(0)

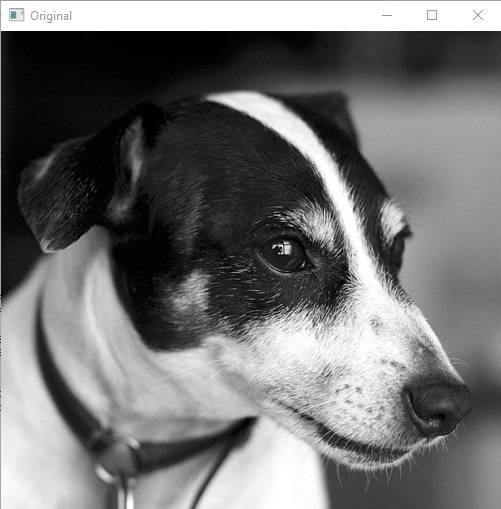

輸入影像

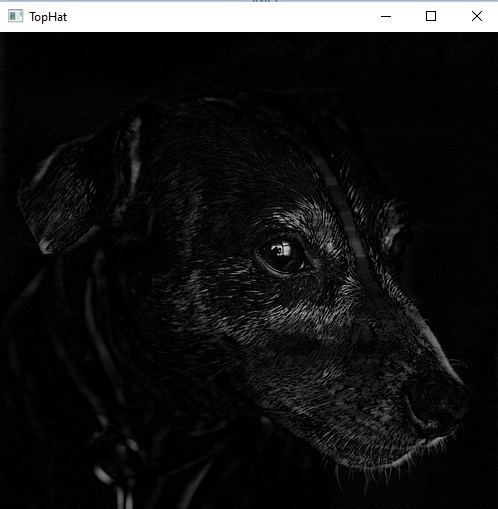

輸出影像

示例

在這個例子中，我們將手動實現高帽操作，首先找到影像開運算，然後從原始影像中減去它。

import cv2
import numpy as np
img = cv2.imread('Images/Dog.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

Kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (13, 5))
opening = cv2.morphologyEx(gray, cv2.MORPH_OPEN, Kernel)
tophat_manual = np.subtract(gray, opening)

cv2.imshow("Original", img)
cv2.imshow("TopHat_manual approach", tophat_manual)
cv2.waitKey(0)

輸出

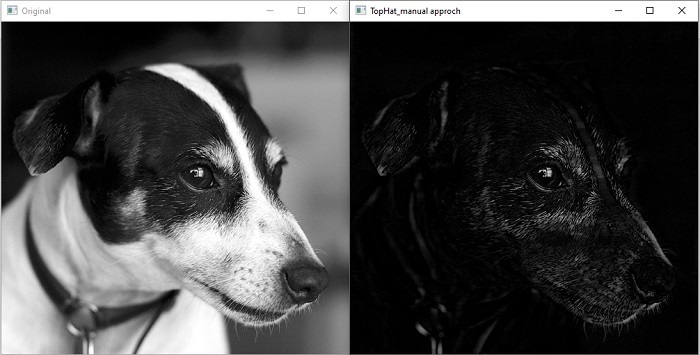

以下是上述程式的輸入和輸出影像：

黑帽變換

黑帽變換就是閉運算影像與原始影像之差。

示例

讓我們透過為 `cv2.morphologyEx()` 方法指定 MorphType `cv2.MORPH_BLACKHAT` 引數來執行黑帽變換操作。

import cv2
import numpy as np
img = cv2.imread('Images/Dog.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
Kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (13, 5))
blackhat = cv2.morphologyEx(gray, cv2.MORPH_BLACKHAT, Kernel)
cv2.imshow("Original", img)
cv2.imshow("BlackHat", blackhat)
cv2.waitKey(0)

輸入影像

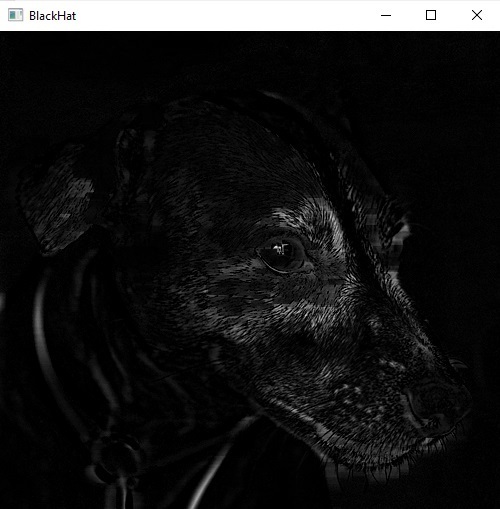

輸出影像

示例

在這個例子中，我們將手動實現黑帽變換操作，從閉運算結果中減去原始影像。

import cv2
import numpy as np
img = cv2.imread('Images/Dog.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

Kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (13, 5))
closing = cv2.morphologyEx(gray, cv2.MORPH_CLOSE, Kernel)
blackhat_manual = np.subtract(closing, gray)

cv2.imshow("Original", img)
cv2.imshow("BlackHat_manual approach", blackhat_manual)
cv2.waitKey(0)

輸出

在這裡，我們討論了使用 OpenCV Python 的高帽變換和黑帽變換操作。
