令牌匯流排（IEEE 802.4）網路

令牌匯流排（IEEE 802.4）是一種在區域網中透過虛擬環實現令牌環的標準。物理介質採用匯流排或樹形拓撲結構，並使用同軸電纜。透過節點/站點建立虛擬環，令牌沿著此虛擬環按順序從一個節點傳遞到下一個節點。每個節點都知道其前一個站點的地址和其後一個站點的地址。站點只有在擁有令牌時才能傳輸資料。令牌匯流排的執行原理類似於令牌環。

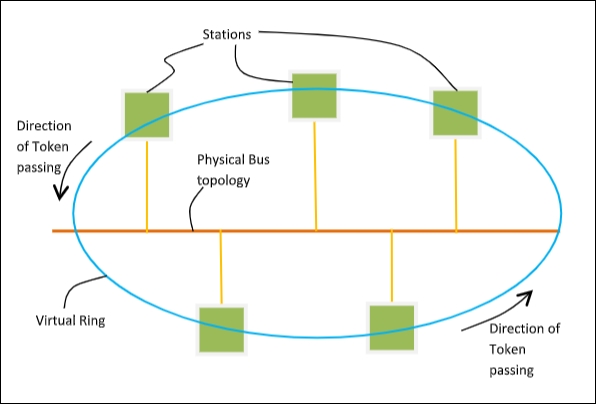

令牌匯流排中的令牌傳遞機制

令牌是一條在計算機網路的各個站點之間迴圈的小訊息，它為站點提供傳輸許可權。如果一個站點在收到令牌時有資料要傳輸，它會發送資料，然後將令牌傳遞到下一個站點；否則，它只需將令牌傳遞到下一個站點。下圖顯示了這個過程：

令牌匯流排的幀格式

幀格式由下圖給出：

令牌匯流排幀的欄位如下：

• 前導碼：1 位元組，用於同步。

• 起始定界符：1 位元組，標記幀的開始。

• 幀控制：1 位元組，指定這是資料幀還是控制幀。

• 目標地址：2-6 位元組，指定目標站點的地址。

• 源地址：2-6 位元組，指定源站點的地址。

• 有效載荷：一個可變長度欄位，承載來自網路層的數 據。

• 校驗和：4 位元組幀校驗序列，用於錯誤檢測。

• 結束定界符：1 位元組，標記幀的結束。
