法律研究計算機網路中的令牌環幀格式是什麼？

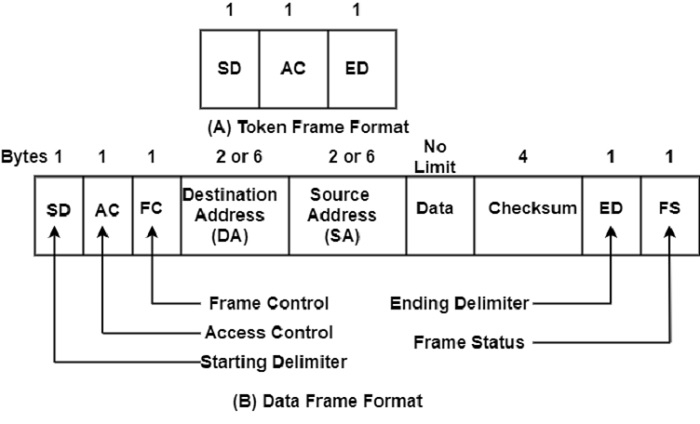

令牌環網路支援三種類型的幀格式，例如令牌、中止和幀。令牌格式是訪問環路從連線到網路的一臺計算機傳遞到連線到網路的另一臺裝置的機制。
這裡，令牌格式由三個位元組組成，其中起始和結束定界符用於指示令牌幀的開始和結束。令牌幀的中間位元組是訪問控制位元組。
三個位元用作優先順序指示器，三個位元用作預留指示器，一個位元用作令牌位元，另一個位元位置用作監控位元。
元件
令牌環幀格式的元件如下：
起始定界符 (SD) − 資料/命令幀的第一個欄位 SD 長度為一個位元組，用於提醒接收站幀的到達，並允許它同步其檢索時間。
訪問控制 (AC) − AC 欄位長度為一個位元組，包含四個子欄位。前三個位元是優先順序欄位。第四個位元稱為令牌位元。
幀控制 (FC) − FC 欄位長度為一個位元組，包含兩個欄位。第一個是一個 1 位元欄位，用於指示協議資料單元 (PDU) 中包含的資訊型別。
目的地址 (DA) − 2 到 6 位元組的 DA 欄位包含幀的下一個目的地的物理地址。如果其最終目的地是另一個網路，則 DA 是其路徑上下一個區域網的路由器的地址。
源地址 (SA) − SA 欄位也為 2 到 6 位元組長，包含傳送站的物理地址。如果資料包的最終目的地是與源站位於同一網路上的站，則 SA 為源站的地址。
資料 − 第六個欄位資料分配了 4500 位元組，幷包含 PDU。令牌環幀不包含 PDU 長度或型別欄位。
校驗和 − 校驗和欄位為 4 位元組長。校驗和欄位用於在傳送站交叉檢查資料。此欄位包含幀中的總位元組數。在接收端計算接收幀中的位元組數後，會檢查該數字。
結束定界符 (ED) − ED 是一個 1 位元組的第二個標誌欄位，指示傳送方資料和控制資訊的結束。
幀狀態 − 幀的最後一個位元組是 FS 欄位。接收方可以將其設定為指示幀已讀取，或者監控器可以將其設定為指示幀已繞環路執行。
