IEEE 802.1Q 標準

IEEE 802.1Q 網路標準規定了在 IEEE 802.3 乙太網網路上 VLAN（虛擬區域網）的規範。該標準通常被稱為 Dot1Q。VLAN 是邏輯上的一組計算機，無論底層物理網路的配置如何，它們都似乎位於同一個 LAN 上。網路管理員將網路分割槽以匹配 VLAN 的功能需求，以便每個 VLAN 包含單個或多個交換機或橋接器上的埠子集。這允許 VLAN 中的計算機和裝置在模擬環境中進行通訊，就像它是一個單獨的 LAN 一樣。

IEEE 802.1Q 中規定的規範

IEEE 802.1Q 標準概述了向乙太網幀新增 VLAN 標籤的方法，以便幀可以識別其目標 VLAN。
當幀移動到乙太網網路的啟用 VLAN 的部分時，會新增標籤以表示 VLAN 成員身份。一個幀一次只能在一個 VLAN 中。
IEEE 802.1Q 還規定了橋接器和交換機需要採用的管理 VLAN 標記乙太網幀的程式。
此外，該標準還可以定義服務質量 (QoS) 優先順序方案以及通用屬性註冊協議。

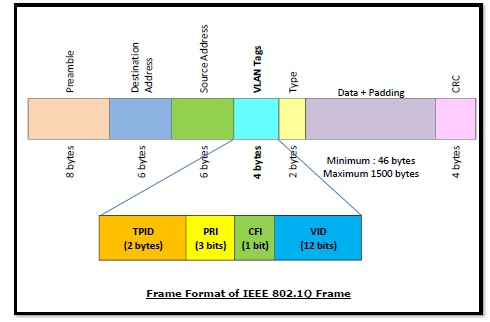

IEEE 802.1Q 幀的幀格式

經典乙太網幀的主要欄位是：

前導碼 - 一個 8 位元組的起始欄位，提供傳輸的警報和定時脈衝。
目標地址 - 一個 6 位元組的欄位，包含目標站點的物理地址。
源地址 - 一個 6 位元組的欄位，包含傳送站點的物理地址。
VLAN 標籤 - 一個 4 位元組的欄位，包含以下子欄位：
- TPID - 一個 2 位元組的標籤協議識別符號，表示幀型別。
- PRI - 一個 3 位優先順序欄位，用於分配 QoS 優先順序。
- CFI - 一個單位元規範格式指示器，表示 MAC 地址是否以規範格式封裝，這顯示了與乙太網和令牌環幀的相容性。
- VID - 一個 12 位欄位，包含幀所屬 VLAN 的 ID。
型別/長度 - 一個 2 位元組的欄位，儲存資料欄位的程序或長度。
資料和填充 - 一個大小可變的欄位 (46 – 1500 位元組)，用於攜帶來自上層的資料。
CRC - 一個 4 位元組的錯誤檢測欄位。（CRC 代表迴圈冗餘校驗）
