電話系統結構

電話系統模型被組織成一個高度冗餘的多級層次結構。它包含以下元件：

• 使用者的電話或終端使用者

• 端局 - 直接連線到距離1-10公里範圍內的終端使用者的本地中心局。

• 本地環路 - 電話和端局之間的雙向連線。

• 長途局 - 當位於同一本地區域時，稱為串聯局的交換中心。

• 長途連線中繼線 - 連線端局和長途局的線路。

• 中間交換局 - 用於連線長途局的互連非分層交換局。

• 長途幹線 - 連線兩個長途局（透過中間交換局）的超高頻寬通道。

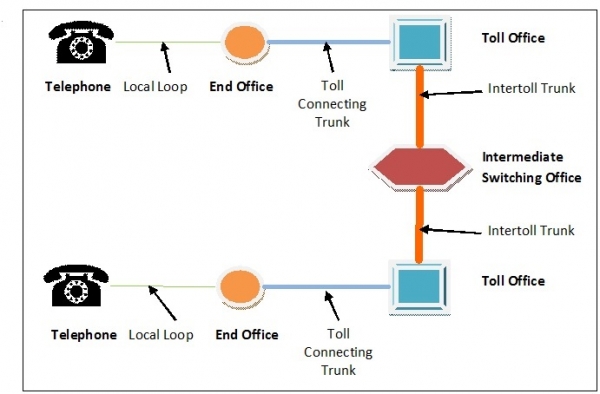

該模型可以用圖表表示如下：

不同傳輸的通訊

• 主叫方和被叫方都連線到同一個端局 -

• 在這種情況下，端局的交換機制在使用者的本地環路之間建立直接的電氣連線。

• 主叫方和被叫方連線到不同的端局 -

• 在這種情況下，主叫方的端局與一個或多個連線的長途局建立連線，然後長途局執行交換工作。這又分兩種情況：

  • 如果主叫方和被叫方的端局具有一個共同的長途局，則該長途局在其內部建立連線。

  • 如果主叫方和被叫方之間沒有共同的長途局，則透過中間交換局和長途幹線在不同的長途局之間建立路徑。

使用的傳輸介質

• 本地環路 - 模擬雙絞線電纜。
• 長途連線中繼線 - 光纖鏈路
• 交換局之間 - 光纖電纜和微波
