8085微處理器中將十六進位制轉換為ASCII的程式

這裡我們將看到一個8085微處理器的程式。該程式將十六進位制轉換為ASCII值。

問題陳述−

編寫一個8085組合語言程式，將十六進位制字元轉換為ASCII值。

討論−

我們知道數字00H的ASCII碼是30H（48D），09H的ASCII碼是39H（57D）。所以所有其他數字都在30H到39H的範圍內。0AH的ASCII值是41H（65D），0FH的ASCII值是46H（70D），所以所有其他字母（B、C、D、E、F）都在41H到46H的範圍內。

這裡我們在記憶體位置8000H提供十六進位制數字，ASCII等效值儲存在位置8001H。

十六進位制到ASCII轉換背後的邏輯非常簡單。我們只是檢查數字是否在0-9範圍內。當數字在這個範圍內時，十六進位制數字是數字，我們只需簡單地加上30H即可得到ASCII值。當數字不在0-9範圍內時，數字在A-F範圍內，在這種情況下，我們將數字轉換為41H及以後。

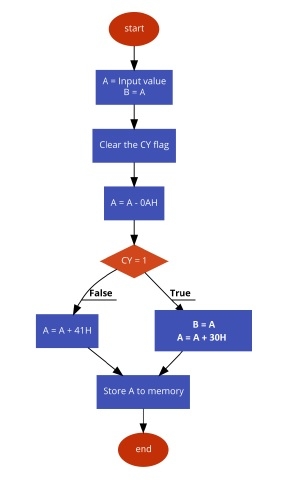

在程式中，我們首先清除進位標誌。然後從給定數字中減去0AH。如果該值是數字，則減法後的結果將為負數，因此進位標誌將被設定。現在透過檢查進位狀態，我們可以簡單地將30H與該值相加以獲得ASCII值。

另一方面，當減法的結果為正數或0時，我們將41H與減法的結果相加。

輸入

第一個輸入

第二個輸入

第三個輸入

地址	十六進位制程式碼	標籤	助記符	註釋
F000	21, 00, 80		LXI H, 8000H	載入數字的地址
F003	7E		MOV A,M	將記憶體中的資料載入到累加器A
F004	47		MOV B,A	將數字複製到B
F005	37		STC	設定進位標誌
F006	3F		CMC	反轉進位標誌
F007	D6, 0A		SUI 0AH	從A中減去0AH
F009	DA, 11, F0		JC NUM	當存在進位時，A為數字
F00C	C6, 41		ADI 41H	為字母新增41H
F00E	C3, 14, F0		JMP STORE	跳轉到儲存值
F011	78	NUM	MOV A, B	將B取回A
F012	C6		ADI 30H	將30H與A相加以獲得ASCII
F014	23	STORE	INX H	指向下一個儲存地址的位置
F015	77		MOV M,A	將A儲存到HL對指向的記憶體位置
F016	76		HLT	終止程式

第一個輸出

第二個輸出

第三個輸出
