法律研究8085程式將8位BCD數轉換為ASCII碼
現在讓我們來看一個Intel 8085微處理器的程式。此程式將把8位BCD數轉換為兩位ASCII值。
問題陳述
編寫8085組合語言程式，其中一個8位BCD數儲存在記憶體位置8050H中。將每個BCD數字分開並將其轉換為相應的ASCII碼，並將其儲存到記憶體位置8060H和8061H中。
討論
在這個問題中，我們使用一個子程式將一個BCD數字（半位元組）轉換為其等效的ASCII值。由於8位BCD數包含兩個半位元組，因此我們可以執行此子程式以找到它們的ASCII值。我們可以透過遮蔽高半位元組很容易地獲得低半位元組，對於高半位元組，我們首先必須遮蔽低半位元組，然後將暫存器內容向右旋轉四次，現在我們可以將其更改為ASCII值。
這裡我們將輸入26H，程式將返回32和36。它們分別是2和6的ASCII值。
注意：此程式也可以將8位二進位制數轉換為ASCII值。
輸入
| 地址 | 資料 |
|---|---|
| . . . | . . . |
| 8050 | 26 |
| . . . | . . . |

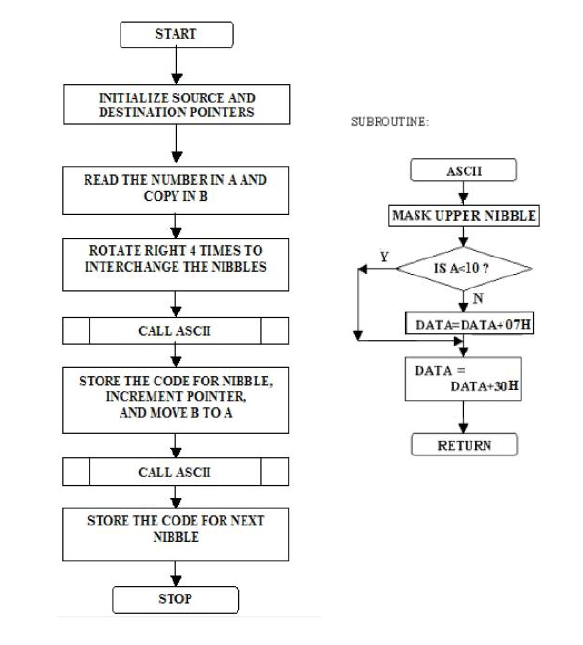

流程圖
程式
| 地址 | 十六進位制程式碼 | 標籤 | 助記符 | 註釋 |
|---|---|---|---|---|
| 8000 | 31, 00, 81 | LXI SP, 8100 | 初始化SP | |
| 8003 | 21, 50, 80 | START | LXI H, 8050H | 用IN-BUFFER的第一個位置初始化指標 |
| 8006 | 11, 60, 80 | LXI D, 8060H | 用OUT-BUFFER的第一個位置初始化指標 | |
| 8009 | 7E | MOV A, M | 將8050H的內容移動到A | |
| 800A | 47 | MOV B, A | 將A複製到B | |
| 800B | 0F | RRC | 將累加器向右旋轉4次 | |
| 800C | 0F | RRC | ||
| 800D | 0F | RRC | ||
| 800E | 0F | RRC | ||
| 800F | CD, 1A, 80 | CALL ASCII | 此子程式將二進位制數轉換為ASCII | |
| 8012 | 12 | STAX D | 儲存累加器指定的內容由DE暫存器對指定的內容 | |
| 8013 | 13 | INX D | 轉到下一個位置 | |
| 8014 | 78 | MOV A, B | 將B複製到A | |
| 8015 | CD, 1A, 80 | CALL ASCII | 此子程式將二進位制數轉換為ASCII | |
| 8018 | 12 | STAX D | 儲存累加器指定的內容由DE暫存器對指定的內容 | |
| 8019 | 76 | HLT | 終止程式 | |
| 801A | E6, 0F | ASCII | ANI 0FH | 將BCD數轉換為其相應的ASCII值 + 48 0到9 -----------------à48到57 + 55 A到F -----------------à 65到70 + 48 +7 所以+48是通用的，但如果十六進位制數字在A到F之間，則額外增加+7。 |
| 801C | FE, 0A | CPI 0AH | ||
| 801E | DA, 23, 80 | JC CODE | ||
| 8021 | C6, 07 | ADI 07H | ||
| 8023 | C6, 30 | CODE | ADI 30H | |
| 8025 | C9 | RET | 將控制權返回給呼叫程式 |
輸出
| 地址 | 資料 |
|---|---|
| . . . | . . . |
| 8060 | 32 |
| 8061 | 36 |
. . . | . . . |
