法律研究使用 Arduino 點亮 LED

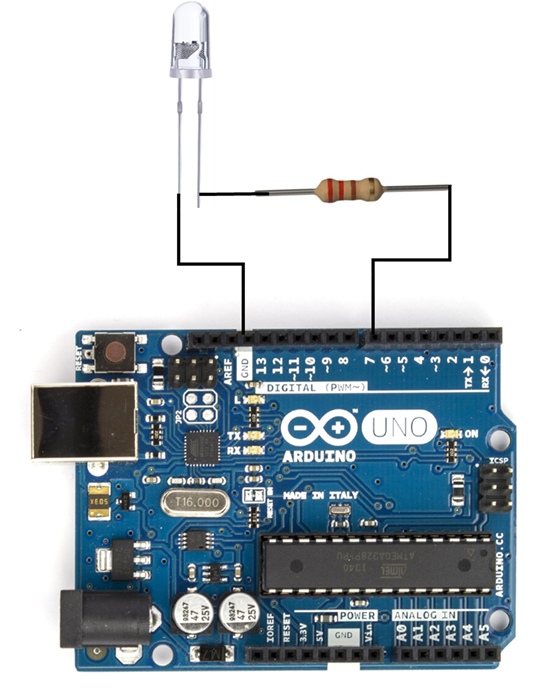

為了使用 Arduino 點亮 LED，我們首先需要進行硬體連線。選擇開發板中支援數字輸出的引腳。我們使用 Arduino Uno 開發板，並選擇 7 號引腳。電路圖如下所示：
如您所見，電阻的一端連線到 Arduino Uno 的 7 號引腳。電阻的另一端連線到 LED 的長腳（正極）。LED 的短腳連線到 GND。
電阻的值可以是 100 歐姆左右。我們將選擇一個 220 歐姆的電阻。現在，程式碼如下所示：
示例
int LED_PIN = 7;
void setup() {
pinMode(LED_PIN, OUTPUT);
}
void loop() {
// put your main code here, to run repeatedly:
digitalWrite(LED_PIN, HIGH);
delay(1000);
digitalWrite(LED_PIN, LOW);
delay(1000);
}如您所見，我們首先定義了 LED_PIN。接下來，在 setup 中，我們將其定義為輸出引腳。在迴圈中，我們依次將引腳設定為高電平和低電平，以產生閃爍。如果此程式碼沒有產生閃爍模式，請檢查您的連線。一個常見的錯誤是將 LED 的長腳連線到 GND，短腳連線到電阻，這將不會產生任何閃爍模式。
如果您沒有外部 LED，根據您使用的開發板，您可以使用開發板的 BUILTIN_LED。您只需將程式碼的第一行替換為以下內容：
int LED_PIN = LED_BUILTIN;
在 Arduino Uno 開發板上，13 號引腳連線到內建 LED。在其他 Arduino 開發板上，不同的引腳可能連線到內建 LED。但您不必擔心。LED_BUILTIN 變數將根據您選擇的開發板分配正確的引腳。
恭喜您完成了在 Arduino 上編寫第一個 LED 閃爍程式碼。
