如何在 matplotlib 中使用 pyplot.arrow 或 patches.Arrow？

要在 matplotlib 中使用 pyplot.arrow 或 patches.Arrow()，我們可以採取以下步驟 −

• 設定影像大小並調整子圖之間和周圍的填充。
• 初始化四個變數，x_tail、y_tail、x_head 和 y_head。
• 建立一個影像和一組子圖。
• 獲取一個花哨的箭頭例項。
• 使用 add_patch() 方法新增一個藝術家（步驟 4）。
• 要顯示影像，請使用 show() 方法。

示例

from matplotlib import pyplot as plt, patches as mpatches

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

x_tail = 0.1
y_tail = 0.1
x_head = 0.9
y_head = 0.9

fig, ax = plt.subplots()

arrow = mpatches.FancyArrowPatch((x_tail, y_tail), (x_head, y_head), mutation_scale=100, color='green')
ax.add_patch(arrow)

plt.show()

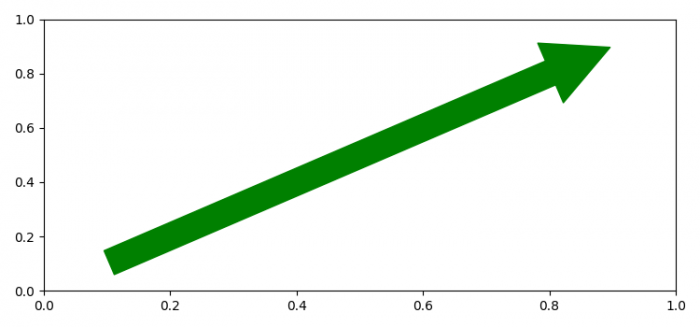

輸出
