法律研究如何將Arduino與GSM模組連線並ping到網站？
在本文中，我們將瞭解如何將Arduino與GSM模組連線，並ping到網站。您將需要以下內容：
一塊Arduino開發板
一個GSM模組（SIM800C、SIM900A是常用的例子，但您也可以使用其他模組）
一張GSM（2G）SIM卡，或一張具有2G回退選項的4G SIM卡（Jio SIM卡不適用於此專案）
一個GSM天線

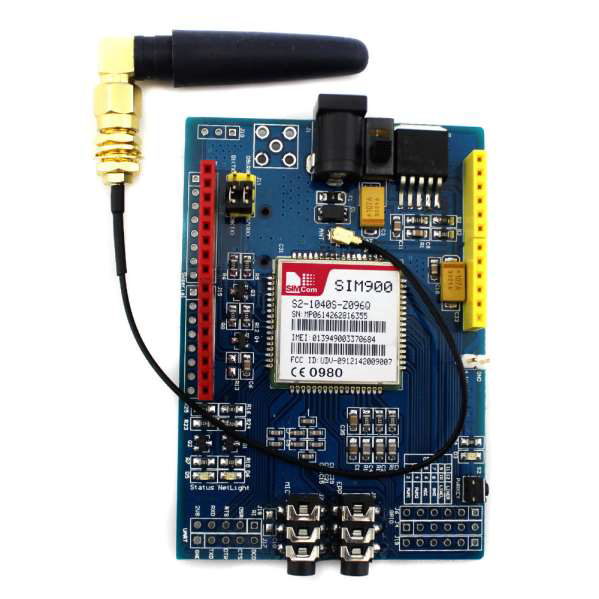

您也可以獲得一個GSM模組開發板，如下所示（SIM卡插槽位於板子的另一側）：

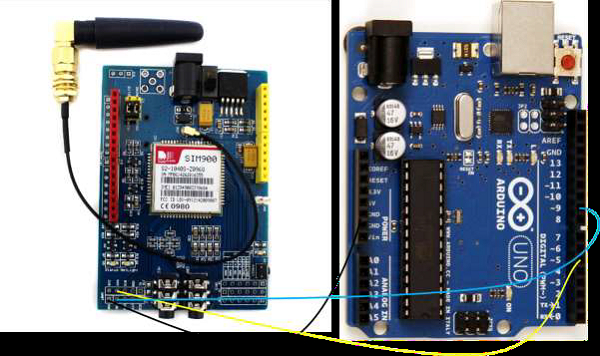

GSM模組透過UART與微控制器互動（請參閱上述板子左下角的UART跳線孔）。我們將使用**SoftwareSerial**連線到GSM模組。電路圖如下所示：
如您所見，我們已將GSM模組的RX連線到Arduino的5號引腳，TX連線到9號引腳，GND連線到GND。由於GSM模組將使用單獨的1A+介面卡供電，因此無需將Vcc連線到Arduino（它需要的電流超過Arduino引腳所能提供的電流）。由於在UART連線中，一個模組的TX連線到另一個模組的RX，反之亦然，因此Arduino的5號引腳將充當TX（因為它連線到GSM的RX），9號引腳將充當RX。
現在，GSM模組使用AT命令工作。深入瞭解AT命令超出了本文的範圍。但是，您應該知道每個GSM命令都有自己的AT命令手冊，您應該參考該手冊以進行所有操作（傳送簡訊、撥打電話、連線到網際網路等）。
SIM900的AT命令手冊可以在這裡找到這裡。
但是，上述AT命令手冊中沒有ping相關的特定命令。對於這些命令，您需要參考SIM900_PING_AT_手冊。
要ping到網站，主要關注的AT命令是AT+CIPPING。其**語法**如下：
AT+CIPPING = <IPAddr or Domain Name>[,<retryNum>[,<dataLen>[,<timeout>[,<ttl>]]]]
從方括號可以看出，除了第一個引數之外，所有引數都是可選的。
引數說明如下：
**IP地址或域名** - “abc.xyz.lmn.pqr”格式的IP地址或像"www.google.com"這樣的域名
**retryNum** - 要傳送的ping回顯請求數量（預設為4，範圍為1到100）
**dataLen** - ping回顯請求資料的長度（預設為32，範圍為0到1024）
**timeout** - 模組應等待單個回顯回覆的時間（以100毫秒為單位）（預設為100，範圍為1到600）
**ttl** - 生存時間（預設為64，範圍為1到255）。它基本上告訴網路路由器，如果資料包在網路中存在時間過長。在上述情況下，我們表示如果資料包在網路中存在64跳或更多跳，則應將其丟棄。
為了使CIPPING工作，必須啟用GPRS上下文（AT+CGATT = 1）。通常預設情況下它是啟用的，但您可能需要檢查（AT+CGATT），如果它未設定為1，則手動將其設定為1。
每個ping的回覆格式如下：
+CIPPING: <replyId>, <IpAddress>, <replyTime>, <ttl>\r
其中，
replyId顧名思義，是回覆的ID或編號
IpAddress是傳送回覆的遠端主機的IpAddress
replyTime是接收響應所花費的時間（以100毫秒為單位）
ttl如前所述，是生存時間。
如果回顯請求超時，則響應的replyTime值為600，ttl值為255。
Arduino程式碼
執行ping的Arduino程式碼如下所示（我們正在ping到google.com）
#include <SoftwareSerial.h>
SoftwareSerial gsmSerial(9, 5); // RX, TX
void setup()
{
gsmSerial.begin(9600); // Setting the baud rate of GSM Module
Serial.begin(9600); // Setting the baud rate of Serial Monitor (Arduino)
delay(1000);
Serial.println("Preparing to ping");
Ping();
}
void loop()
{
}
void Ping()
{
Serial.println("Attach to GPRS");
gsmSerial.println("AT+CGATT=1\r");
delay(2000);
Serial.println("Setting the APN");
gsmSerial.println("AT+CSTT=\"YourAPN\"\r");
delay(2000);
Serial.println("Bringing up the wireless connection");
gsmSerial.println("AT+CIICR\r");
delay(8000);
Serial.println("Getting local IP address");
gsmSerial.println("AT+CIFSR\r");
delay(5000);
//Print the response on the Serial Monitor
while (gsmSerial.available() > 0) {
Serial.write(gsmSerial.read());
}
Serial.println("Ping to Google");
gsmSerial.println("AT+CIPPING=\"www.google.com\"\r");
delay(5000);
//Print the response on the Serial Monitor
while (gsmSerial.available() > 0) {
Serial.write(gsmSerial.read());
}
}將**YourAPN**替換為您實際的APN值（“www”通常有效，但請與您的網路提供商確認）。在序列監視器上，您應該首先看到響應AT+CIFSR的本地IP地址。在響應AT+CIPPING時，如果一切順利，您可能會看到如下響應
+CIPPING: 1,"203.208.37.99",68,234 +CIPPING: 2,"203.208.37.99",75,232 +CIPPING: 3,"203.208.37.99",54,233 +CIPPING: 4,"203.208.37.99",66,236
請注意AT+CIICR、AT+CIFSR和AT+CIPPING之後的較長延遲。這樣做是為了考慮到建立無線連線、獲取本地IP和獲取ping響應可能比平時花費更長的時間。您可以嘗試調整這些值。
如果由於某種原因，您的程式碼無法按預期工作，您可以參考應用筆記以獲取幫助。
