微帶天線如何工作？

微帶天線是低平面天線。安裝在地面水平上的金屬貼片，中間有介電材料構成微帶或貼片天線。這些天線尺寸非常小，輻射低。貼片天線在頻率高於 100MHz 的低輪廓應用中很流行。

製作與工作原理

微帶由非常薄的金屬條組成，放置在接地平面上，中間有介電材料。輻射元件和饋電線透過在介電材料上進行光刻過程放置。通常，貼片或微帶選擇方形、圓形或矩形形狀，以方便分析和製作。

上方所示影像是一個微帶貼片天線影像。

金屬貼片的長度應為 λ/2。當天線被激勵時，在介電材料中產生的波會發生反射，並且能量從金屬貼片的邊緣（非常低）輻射出來。

輻射模式

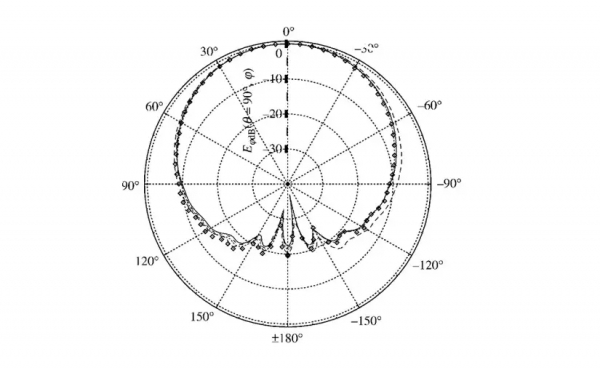

微帶貼片天線的輻射方向圖寬。它具有較低的輻射功率和窄頻頻寬。它的方向性較差。要獲得更大的方向性，可以使用這些貼片天線形成陣列。

微帶天線的優點是重量輕、成本低且易於安裝，而缺點是輻射低效且頻頻寬窄。這些微帶天線用於航天器、飛機和某些低矮型應用。
