資料鏈路層幀定界

在物理層，資料傳輸涉及從源到目標的同步位元傳輸。資料鏈路層將這些位元打包成幀。

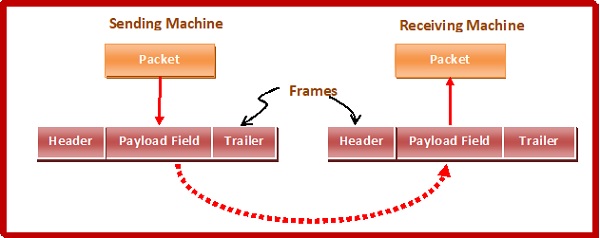

資料鏈路層從網路層接收分組，並將它們封裝成幀。如果幀大小過大，則可以將分組分成更小的幀。較小的幀可以提高流控制和錯誤控制的效率。

然後，它逐位地透過硬體傳送每個幀。在接收端，資料鏈路層從硬體接收訊號並將它們組裝成幀。

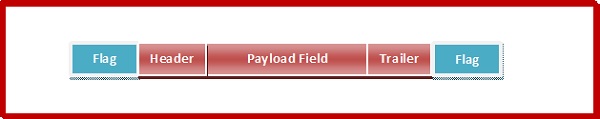

幀的組成部分

一個幀包含以下部分：

• 幀頭 – 包含幀的源地址和目的地址。

• 有效載荷欄位 – 包含要傳送的訊息。

• 幀尾 – 包含錯誤檢測和糾錯位。

• 標誌 – 標記幀的開始和結束。

幀定界型別

幀定界可以分為兩種型別：固定大小幀定界和可變大小幀定界。

固定大小幀定界

這裡幀的大小是固定的，因此幀長度充當幀的分隔符。因此，它不需要額外的邊界位來標識幀的開始和結束。

示例 – ATM 單元。

可變大小幀定界

這裡，要傳輸的每個幀的大小可能不同。因此，需要額外的機制來標記一個幀的結束和下一個幀的開始。

它用於區域網。

在可變大小幀定界中定義幀分隔符的兩種方法：

• 長度欄位 – 使用長度欄位來確定幀的大小。它用於乙太網（IEEE 802.3）。

• 結束分隔符 – 使用模式作為分隔符來確定幀的大小。它用於令牌環網路。如果模式出現在訊息中，則使用兩種方法來避免這種情況：

  • 位元組填充 – 在訊息中填充一個位元組以與分隔符區分開來。這也被稱為面向字元的幀定界。

  • 位元填充 – 在訊息中填充任意長度的位元模式以與分隔符區分開來。這也被稱為面向位元的幀定界。
