同步時分複用(STDM) 解釋

在同步時分複用(STDM)中，複用器始終為每個裝置分配相同的時間槽，無論裝置是否有資料要傳送。例如，時間槽A僅分配給裝置A，任何其他裝置都不能使用。

每個時間都被分配一個時間槽，然後裝置就可以傳輸一部分資料。如果裝置無法傳送或沒有資料要傳送，其時間槽將保持為空。

時間槽被組合成幀，每個幀包含一個或多個分配給每個傳送裝置的時間槽。如果有n個傳送裝置，則幀由n個槽組成，每個槽將分配給每個傳送裝置。如果所有傳送裝置都以相同的速率傳輸，則會發生這種情況，如圖所示。

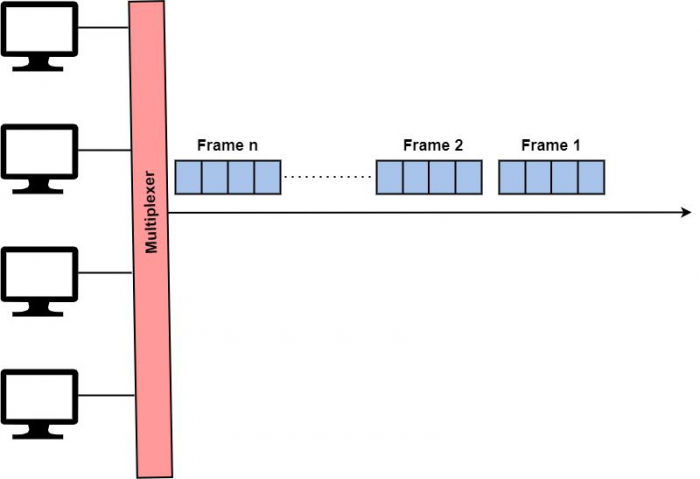

在下圖中，複用器A有四個輸入。每個幀都有四個槽，分別對應於每個傳送裝置。

交織

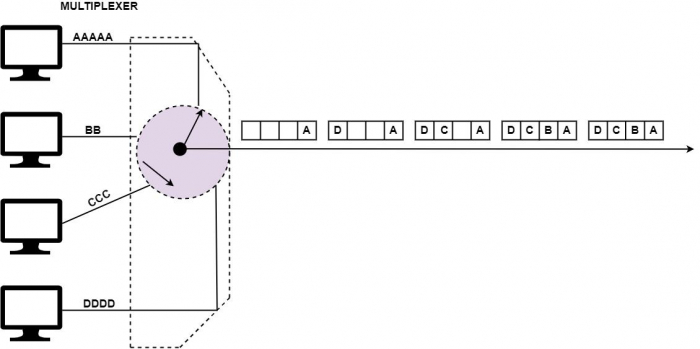

同步時分複用(TDM)可以比作高速旋轉開關。當開關處於某個裝置前方時，該裝置可以將特定記錄的資料傳輸到線路。開關以固定的速率和固定的順序在裝置之間切換。這個過程稱為交織。

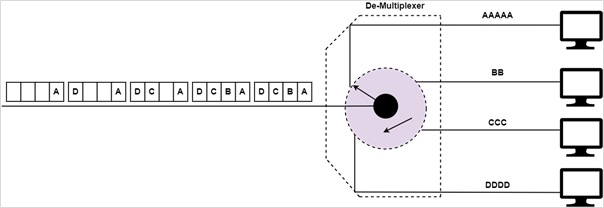

在接收端，解複用器透過依次獲取每個字元來分解每個幀。當一個字元從幀中移除時，它被移動到合適的接收裝置，如下圖所示。

缺點

同步TDM的缺點如下：

• 在同步時分複用中，每個傳送者都被分配相同的時間槽來在其上載入資料。

• 不同的傳送者載入不同數量的資料，幀通常是空的。
