解釋微波變容二極體的構造和工作原理。

反向偏置結的可變電壓電容可以稱為變容二極體。變容二極體是一種半導體器件，其結電容可以作為二極體反向偏置的函式而變化。

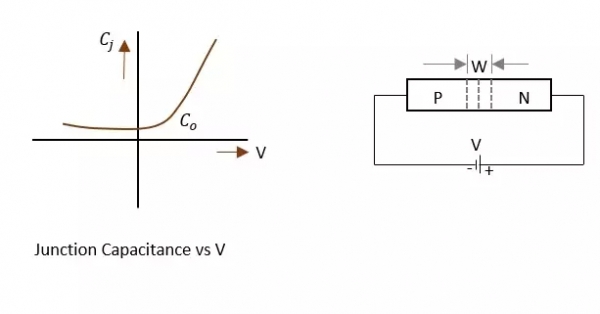

典型變容二極體的CV特性及其符號如下圖所示。

結電容取決於施加的電壓和結的設計。如果結反向偏置，則移動載流子會耗盡結，從而產生一定的電容，其中二極體表現為電容器，結充當電介質。電容隨著反向偏置的增加而減小。

構造

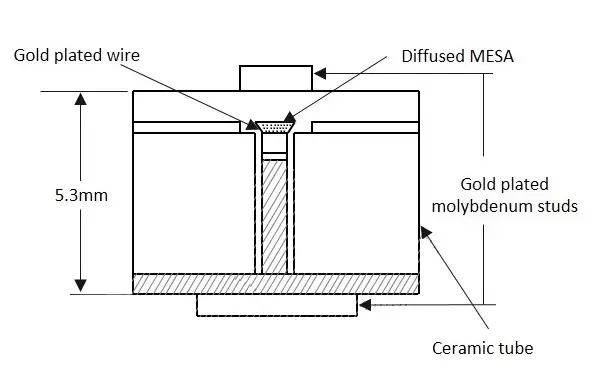

二極體的封裝包含連線到半導體晶片上的電極引線和連線到陶瓷外殼上的引線。下圖顯示了微波變容二極體的外觀。

它們能夠處理大功率和大的反向擊穿電壓。它們具有低噪聲。雖然結電容的變化是該二極體中的一個重要因素，但寄生電阻、電容和電導與每個實際二極體相關聯，應保持較低。

應用

變容二極體有很多應用，例如：

• 諧波產生
• 上變頻
• 參量放大器
• 脈衝產生
• 脈衝整形
• 用於開關電路
• 微波訊號調製。
