解釋微波肖特基勢壘二極體的構造和工作原理。

這是一種表現出非線性阻抗的簡單二極體。這些二極體主要用於微波檢測和混合。

構造

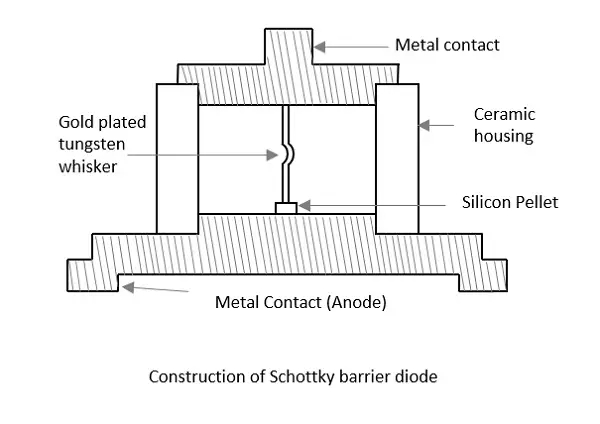

半導體晶片安裝在金屬基座上。一根彈簧載入的導線用尖端連線到這個矽晶片上。這可以很容易地安裝到同軸線或波導管中。下圖清楚地顯示了這一點。

工作原理

在半導體和金屬之間的接觸處，形成一個耗盡區。相比之下，金屬區域的耗盡寬度較小。當接觸時，電子從半導體流向金屬。這種耗盡會在半導體中積累正空間電荷，電場會阻止進一步的流動，從而在介面處形成勢壘。

在正向偏置下，勢壘高度降低，電子注入金屬；而在反向偏置下，勢壘高度增加，電子注入幾乎停止。

優點

以下是優點：

• 低成本
• 簡單
• 可靠
• 噪聲係數約為4到5dB

應用

以下是應用：

• 低噪聲混頻器
• 連續波雷達中的平衡混頻器
• 微波檢測器
