樹形拓撲和匯流排拓撲的區別

文章之間的區別

我們使用網路拓撲結構來連線計算機網路中的不同節點、鏈路或裝置。在這篇文章中，我們將討論網路拓撲型別的：樹形拓撲和匯流排拓撲。我們將討論什麼是網路拓撲，網路拓撲的型別以及樹形拓撲和匯流排拓撲之間的區別。

拓撲型別

網路拓撲結構連線網路中的不同裝置。我們控制網路中裝置之間的連線和資料傳輸。計算機網路中存在各種型別的網路拓撲結構，如下所示 -

點對點拓撲
網狀拓撲
星形拓撲
匯流排拓撲
環形拓撲
樹形拓撲
混合拓撲

我們將解釋如下所示的這些拓撲結構 -

1. 點對點拓撲

我們使用點對點拓撲結構直接連線到裝置。傳送方傳送資料，接收方接收資料，因此這些裝置相互通訊。

點對點拓撲結構的優點是高頻寬，因為它們之間沒有其他裝置。我們只需要一根電線即可在點對點拓撲結構中連線兩個裝置。

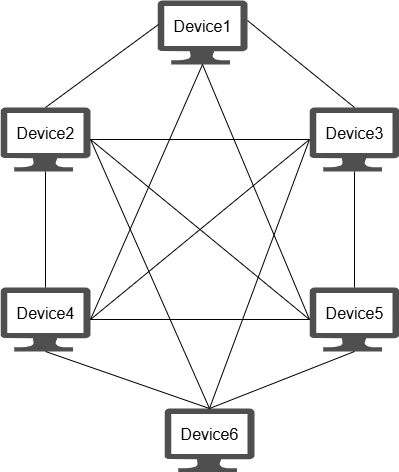

2. 網狀拓撲

在網狀拓撲結構中，我們將一個裝置與其他裝置直接連線。如果您有 n 個其他裝置，則需要 (n-1) 條電纜才能連線到此裝置。因此，如果您共有 n 個裝置，則需要選擇 (nC2 = n*(n-1)/2) 條電纜才能相互連線。我們使用 AHCP（自組織配置協議）和 DHCP（動態主機配置協議）協議在網狀拓撲結構中連線裝置。

網狀拓撲結構的優點是速度、健壯性、可靠性、安全性以及隱私。但它也有一些缺點，例如由於需要大量電纜連線裝置，因此安裝和配置複雜且成本高。

3. 星形拓撲

我們在星形拓撲結構中使用集線器連線裝置。集線器是一箇中央節點，透過它連線其他裝置。它是一種用於廣播的無源裝置。活動集線器在其內部包含中繼器。我們使用同軸電纜和 RJ-45 電纜在星形拓撲結構中連線裝置。像乙太網這樣的協議使用星形拓撲結構。星形拓撲結構的示例是辦公室中的區域網 (LAN)，其中所有計算機都連線到一箇中央集線器。

星形拓撲結構的優點是，您需要的電纜數量較少，即 n 個裝置總共需要 n 條電纜。它健壯且經濟高效。星形拓撲結構的缺點是，如果中央集線器發生故障，則整個系統將崩潰。它的安裝成本很高。

4. 匯流排拓撲

我們在匯流排拓撲結構中使用主幹同軸電纜連線裝置。匯流排拓撲結構是雙向的和多點連線。像 MAC（媒體訪問控制）這樣的協議使用匯流排拓撲結構。

匯流排拓撲結構的優點是，您需要較少的電纜來連線裝置。我們使用同軸電纜或雙絞線連線匯流排拓撲結構中的裝置，其速度高達 10 Mbps。它易於安裝且經濟高效。匯流排拓撲結構的缺點是，如果中央電纜發生故障，則整個系統將崩潰。安全性也是匯流排拓撲結構中的一個問題。

5. 環形拓撲

我們在環形拓撲結構中使用電纜形成類似環形的裝置。我們需要中繼器來連線這些裝置。它可以防止資料丟失，因為我們在環形拓撲結構中使用中繼器。在此拓撲結構中，我們使用令牌傳遞資料，以便我們可以識別資料的正確接收方。環形拓撲結構是單向的，但您可以使用兩個連線使其成為雙向的。我們主要使用兩種方法在環形拓撲結構中傳遞資料：早期令牌方法和延遲令牌方法。

環形拓撲結構的優點是，高速、碰撞次數最少且經濟高效。環形拓撲結構的缺點是，如果一個節點發生故障，系統將崩潰。環形拓撲結構安全性較低。

6. 樹形拓撲

我們在樹形拓撲結構中像樹一樣連線裝置。它是星形拓撲結構的另一種變體。像 DHCP 和 SAC（標準自動配置）這樣的協議使用樹形拓撲結構。此拓撲結構中的資料流是從上到下的。如果此拓撲結構中的節點發生故障，則整個系統將崩潰。樹形拓撲結構中的連線是多點且非健壯的。

樹形拓撲結構的優點是，錯誤檢測和錯誤校正很容易。我們可以輕鬆地在樹形拓撲結構中新增新裝置。樹形拓撲結構的缺點是佈線成本高且難以重新配置。如果中央節點發生故障，則整個系統將發生故障。

7. 混合拓撲

我們在這種混合拓撲結構中使用所有其他不同的拓撲結構來連線裝置。我們可以使用匯流排拓撲結構、環形拓撲結構、樹形拓撲結構和其他拓撲結構來構建計算機網路中的混合拓撲結構。

混合拓撲結構的優點是靈活性。混合拓撲結構的缺點是成本高且需要大量電纜來連線裝置。混合拓撲結構的示例是大學網路。
