螺線管和環形線圈的區別

區別電子產品電磁學

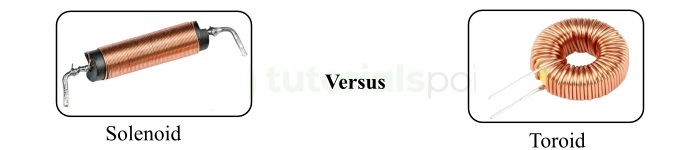

螺線管和環形線圈都是由導線繞制而成的線圈，用於各種電路中產生磁場。

螺線管和環形線圈的基本區別在於：螺線管是圓柱形電磁線圈，用於在其外部產生磁場；而環形線圈是環形（甜甜圈狀）電磁線圈，用於在其內部產生磁場。

在本文中，我們將學習螺線管和環形線圈的重要區別，但在討論差異之前，讓我們首先分別瞭解一下它們的基礎知識。

什麼是螺線管？

將有限長度的導線繞在一個圓柱形金屬芯上製成的電磁線圈稱為螺線管。

當電流透過導線線圈時，會線上圈外部產生磁場。其中，磁場強度與電流大小和線圈匝數成正比。

螺線管廣泛應用於各種機電系統中，例如門窗鎖、汽車啟動電機、閥門、繼電器、靜態開關等。

螺線管是一種簡單有效的將電能轉換為機械能的裝置，這使其成為許多機電系統（如機器人、自動化、電動汽車等）的重要組成部分。

什麼是環形線圈？

由導線製成的環形（甜甜圈狀）電磁線圈，用於產生磁場，稱為環形線圈。環形線圈是各種電子裝置中廣泛使用的電磁線圈。

環形線圈通常由鐵磁材料的環形磁芯和絕緣導線（如銅線）組成。環形線圈的環形結構使其在磁場產生方面效率更高。當電流透過線圈時，會產生一個限制在環形線圈磁芯內的磁場。

環形結構的另一個主要優點是與其他電子元件的電磁干擾小。環形線圈廣泛應用於需要緊湊尺寸、高磁效率、低電磁干擾和更精確的電能控制的各種應用中。

在討論了螺線管和環形線圈的基礎知識之後，讓我們現在瞭解它們的重要區別。

螺線管和環形線圈的區別

螺線管和環形線圈的重要區別在下面的表格中突出顯示

引數	螺線管	環形線圈
基本定義	將導線繞在磁芯上製成的圓柱形電磁線圈稱為螺線管。	將絕緣導線繞在環形磁芯上製成的環形電磁線圈稱為環形線圈。
形狀	螺線管呈圓柱形。	環形線圈呈圓形或環形或甜甜圈形。
磁場	螺線管在其外部產生磁場，並在線圈中心集中。	環形線圈在其內部產生磁場，該磁場集中在環形線圈本身內部。
磁場均勻性	螺線管在其內部具有均勻的磁場。	環形線圈在其內部不具有均勻的磁場。
電感	對於相同尺寸，螺線管的電感較低。	環形線圈的電感相對較高。
繞組	螺線管的繞組呈線性方式纏繞。	環形線圈的繞組是絕緣導線以圓形方式纏繞。
成本	由於設計簡單，螺線管成本較低。	由於設計複雜，環形線圈成本相對較高。
匝數	對於相同的電感，螺線管的匝數更多。	環形線圈的匝數較少。
磁場公式	螺線管的磁場由公式$B = \frac{\mu NI}{I}$給出。	環形線圈的磁場由公式$B = \frac{\mu NI}{2\pi r}$給出。
效率	螺線管效率相對較低，因為它在外部產生磁場，從而增加了能量損耗。	環形線圈的能量效率更高，因為它在其內部產生磁場。
電磁干擾	螺線管會對電路中的其他電子裝置造成更大的電磁干擾。	環形線圈對電路中其他電子裝置的電磁干擾較小。
應用	螺線管廣泛應用於電源開關、電動閥門、門鎖系統、印表機、汽車燃油噴射器等。	環形線圈用於電子電路、手機充電器、醫療器械、電信系統、放大器、電子離合器和制動器等。

結論

螺線管和環形線圈都是各種電子應用中使用的電磁裝置。但如上表所述，它們在多個方面完全不同。螺線管和環形線圈之間最顯著的區別在於，螺線管是圓柱形電磁線圈，而環形線圈是環形電磁線圈。

Manish Kumar Saini

更新於：2023年5月16日
