有源和無源元件的區別（電子學）

區別數位電子學電子與電氣工程

在電氣和電子工程中，電流遵循的閉合路徑稱為**電路**。每個電路都由許多**電路元件**組成，例如電源、電阻器、電容器、電感器、二極體等。因此，電路元件是電氣或電子電路的基本組成部分。

根據其提供或吸收功率的能力，電路元件可以分為以下兩種型別：

有源元件
無源元件

有源元件和無源元件之間最顯著的區別在於，有源元件可以向電路供電，而無源元件不能提供電力，只能吸收電路中的電力。

本文旨在解釋**有源元件和無源元件的主要區別**。此外，我們還簡要介紹了有源和無源元件，使區別更容易理解。

什麼是有源元件？

能夠向電路提供電力或在電路中提供功率增益的電路元件稱為**有源元件**或**有源元件**。

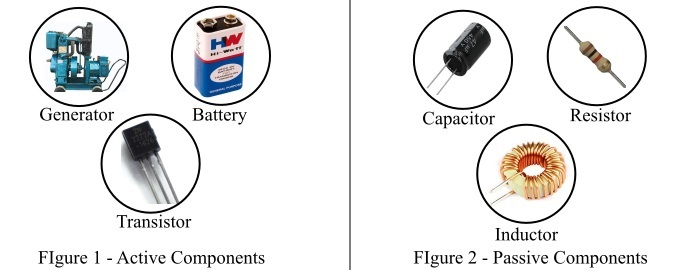

一些常見的有源電路元件例子包括能源（電壓源或電流源）、發電機或交流發電機、半導體器件，如電晶體、光電二極體等。

有源元件是電路元件，它們完全負責電路中電流的流動。

什麼是無源元件？

只能吸收電能並將其以熱的形式耗散或儲存在磁場或電場中的電路元件稱為**無源電路元件**或**無源元件**。

因此，無源元件不能在電路中提供電力或功率放大。一些常見的無源電路元件包括電阻器、電感器、電容器和變壓器等。

有源元件和無源元件的區別

有源元件和無源元件都是電氣或電子電路的主要部分。但是，它們在許多方面都不同。下表列出了有源和無源電路元件之間所有明顯的區別。

區別依據	有源元件	無源元件
定義	能夠無限期地向電路提供電力或功率增益的電路元件稱為有源元件。	僅吸收電力並將其轉換為熱量或儲存在電場或磁場中的電路元件稱為無源元件。
示例	有源元件的常見示例包括能源（電壓源或電流源）、發電機、半導體器件（如電晶體、太陽能電池、SCR等）。	無源元件的示例包括電阻器、電感器、電容器和變壓器等。
在電路中的作用	有源元件在電路中充當電源。	無源元件在電路中充當負載。
功率增益	有源元件可以在電路中提供功率增益。	無源元件不能提供功率增益。
功能	有源元件接收熱能、化學能、液壓能等形式的能量，並將其以電能的形式提供給電路。	無源元件接收電能，並將其轉換為其他形式的能量，例如熱量、光、旋轉等，或者儲存在磁場或電場中。
電流控制	有源元件引起電路中的電流流動並控制電流的流動。	無源元件不能控制電路中的電流流動。
VI圖的斜率	有源元件的VI特性曲線（即電壓與電流的比率）的斜率為負。	無源元件的VI特性曲線（即電壓與電流的比率）在所有點上都是正的。
圖的象限	對於有源元件，VI曲線位於第二和第四象限。	無源元件的VI曲線位於第一和第三象限。
功率輸送或吸收	有源元件可以輸送和吸收電能。例如，電池在充電時吸收電能，在放電時輸送電能。	無源元件只能吸收電能。它不能輸送電力。
需要外部電源才能工作	一些有源元件需要外部電源才能工作。例如，電晶體和SCR等有源元件使用電能來工作，即控制電路中的功率。	無源元件不需要任何外部電源即可工作。電阻器、電感器、電容器等無源元件不需要任何電力來源即可工作，它們利用其他特性來控制電路中的功率。
放大	有源元件的功率增益大於1，因此它們可以放大訊號。	對於無源元件，功率增益小於1，因此它們不能放大訊號。

結論

在這篇文章中，我們透過考慮各種引數（如基本定義、功能、功率增益或放大、電流流動、元件在電路中的作用等）來區分**有源**和**無源元件**。有源和無源元件都是電氣或電子電路中最基本的元件。
