光纖電纜

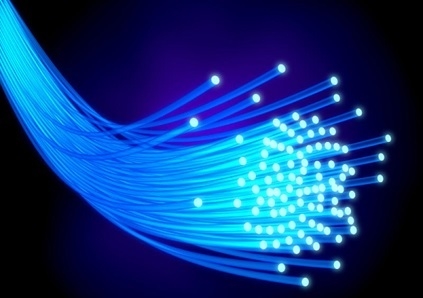

光纖電纜是由玻璃或塑膠製成的透明、柔韌的纖維，光波可以穿過它。下圖顯示了一束光纖電纜：

光纖電纜結構

光纖電纜的橫截面顯示三個部分：

  • 纖芯：它是光纖的最內層部分，光在此傳播。它呈圓柱形，由高折射率的柔性玻璃製成。單模光纖的纖芯直徑為 8-10 μm，而多模光纖的直徑為 50 μm。它也被稱為光波導，因為它是傳輸光訊號的主要通道。

  • 包層：纖芯被玻璃包層包圍。包層的玻璃折射率低於纖芯。這使得光波在纖芯內發生全內反射，最終實現光波在纖芯內的傳播。

  • 外層塗層或護套：外層護套是一種對光不透明的薄塑膠護套或塗層。它防止外部光線進入光纖。光纖通常捆綁在一起，每個光纖束都由保護性外護套覆蓋，以防止光纖受到物理損壞。

下圖顯示了光纖電纜的三維截面圖。

光纖連線

光纖電纜需要連線，以確保光訊號不洩漏。有三種類型的聯結器：

  • 使用者通道 (SC) 聯結器：用於有線電視
  • 直插式 (ST) 聯結器：用於連線網路裝置
  • MT-RJ 聯結器：類似於 RJ 聯結器

光纖型別

有兩種型別的纖維：

  • 階躍型光纖：在這些光纖中，纖芯的折射率是恆定的，並在與包層的介面處發生突變。

  • 漸變型光纖：纖芯的折射率以徑向方式從中心變化。光纖在纖芯處密度最大，向纖芯邊緣方向逐漸變稀。

根據光纖的傳播模式，這兩者又進一步分為兩類：

  • 單模光纖
  • 多模光纖
