方向耦合器和雙孔方向耦合器有什麼區別？

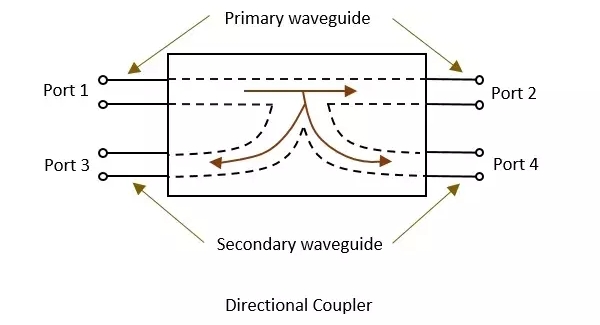

方向耦合器是一種用於測量目的對微波功率進行取樣的裝置。功率測量包括入射功率、反射功率、駐波比等值。方向耦合器用於耦合微波功率，該功率可以是單向的或雙向的。它是一個四埠波導結，由一個主波導和一個輔助波導組成。下圖顯示了方向耦合器的影像。

特性

理想方向耦合器的特性如下。

• 所有端接都與埠匹配。

• 當功率從埠 1 傳輸到埠 2 時，其中一部分被耦合到埠 4，但不會耦合到埠 3。

• 由於它也是一個雙向耦合器，當功率從埠 2 傳輸到埠 1 時，其中一部分被耦合到埠 3，但不會耦合到埠 4。

• 如果功率透過埠 3 入射，則其中一部分耦合到埠 2，但不會耦合到埠 1。

• 如果功率透過埠 4 入射，則其中一部分耦合到埠 1，但不會耦合到埠 2。

• 埠 1 和 3 解耦，埠 2 和埠 4 也解耦。

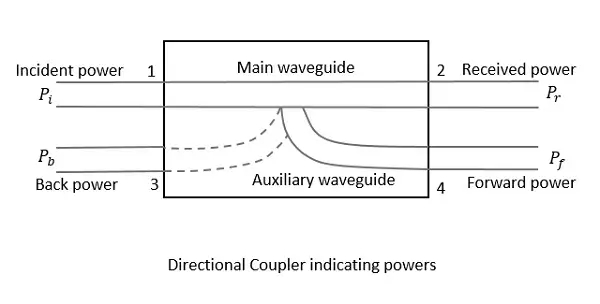

理想情況下，埠 3 的輸出應為零。但實際上，在埠 3 觀察到少量稱為回波功率的功率。下圖指示了方向耦合器中的功率流。

雙孔方向耦合器

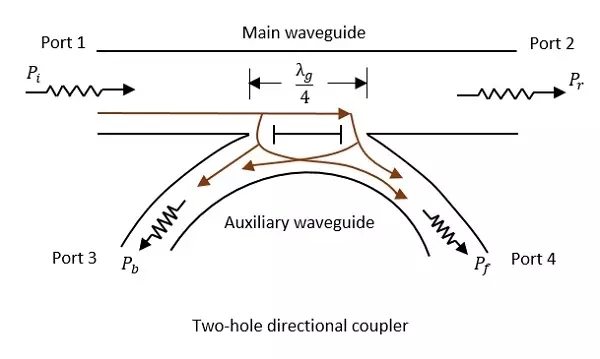

這是一種方向耦合器，具有相同的主波導和輔助波導，但有兩個小的公共孔。這些孔之間的距離為 λg/4，其中 λg 是波導波長。下圖顯示了雙孔方向耦合器的影像。

雙孔方向耦合器的設計是為了滿足方向耦合器的理想要求，即避免回波功率。功率在埠 1 和埠 2 之間傳輸時，其中一部分會透過孔 1 和孔 2 洩漏。功率的大小取決於孔的尺寸。兩個孔處的洩漏功率在孔 2 處同相，增加了有助於正向功率 Pf 的功率。但在孔 1 處異相，相互抵消，防止回波功率的發生。

因此，雙孔方向耦合器可以提高方向耦合器的方向性。
