什麼是巴比內原理，它是縫隙天線的理論基礎？

巴比內原理實際上是光學中使用的原理。根據其定義，

“當帶有孔的屏幕後面的場與互補結構的場相加時，其和等於沒有螢幕時的場。”

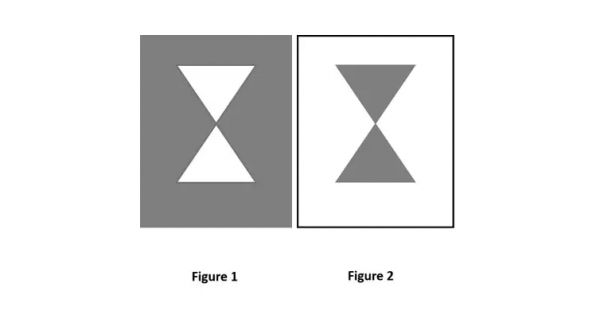

這些圖片清楚地解釋了該原理。在所有非共線於光束的區域中，圖 1 和圖 2 中的上述兩個螢幕產生相同的衍射圖案。

情況 1

考慮一個光源和一個導電平面（場），在螢幕前有一個孔徑。光不穿過不透明區域，而是穿過孔徑。

情況 2

考慮光源和一個導電平面，其尺寸與前一情況中的孔徑相同，並緊貼螢幕。光不穿過平面，而是穿過剩餘部分。

情況 3

將這兩種情況的兩個導電平面結合起來，並放在光源前面。沒有放置螢幕來觀察結果組合。螢幕的效果被抵消了。

在縫隙天線中

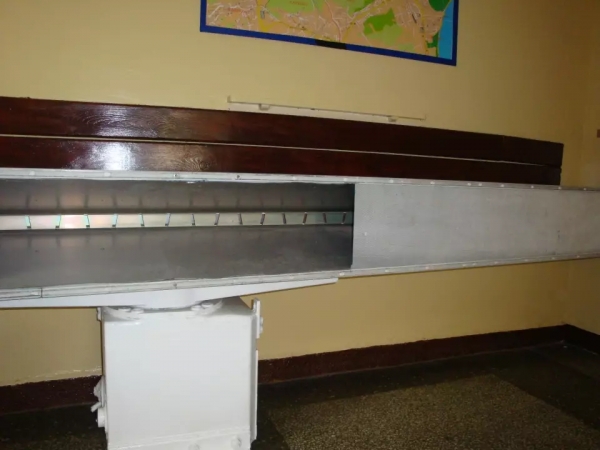

當在無限導電板上開出一個矩形切口並在孔徑中激發場（稱為縫隙）時，這樣的結構可以被稱為縫隙天線。

取一個無限平面導電螢幕，並在其上打上所需形狀和尺寸的孔，這將是縫隙天線的螢幕。考慮另一個螢幕，互換孔徑和螢幕區域的位置，這是互補螢幕。

這兩個螢幕被稱為互補螢幕，因為它們構成了完整的無限金屬螢幕。現在，這成為了縫隙天線，它是孔徑天線的一個例子。端接阻抗對於輻射來說是相當理想的。
