計算機體系結構中的Omega交換網路是什麼

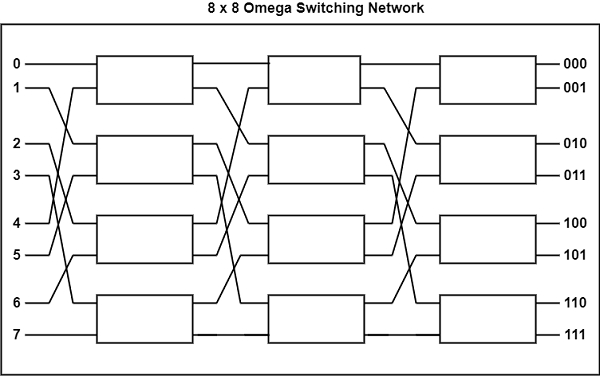

Omega交換網路就是這樣一種拓撲結構,如圖所示。在這種配置中,從每個源到任何特定目標都有一個直接的單向連線。

然而,某些請求設計無法連線在一起。例如,任何兩個源都不能同時連線到目標000和001。

如圖所示,一個特定的請求從傳送3位模式來表示目標編號的源節點開始在交換網路中啟動。

每一級檢查多個位來指定2x2交換機的設定,因為二進位制設計在網路中傳輸。第1級確定最高有效位,第2級確定中間位,第3級確定最低有效位。

當請求發生在輸入2x2交換機上時,如果指定的位為1,則完成到下輸出;如果指定的位為0,則完成到上輸出。

在快速耦合的多處理器系統中,源被視為處理器,目標被視為記憶體模組。方向在第一次透過網路時設定。

如果請求是讀取或寫入共享到記憶體的地址,則資訊在使用後續通路進行控制時進行傳輸。

在鬆散耦合的多處理器系統中,目標和源都被視為處理元件。一旦路由建立,源處理器將地址傳送到目標處理器。
