什麼是單觸發器的控制？

觸發器是邏輯閘的應用。觸發器是一個基本的儲存單元，可以儲存一位資料。觸發器有兩個穩定狀態。一個穩定狀態稱為SET或1。另一個穩定狀態稱為RESET、CLEAR或0。

觸發器電路可以持續地保持在一個二進位制狀態（只要電路通電），直到被輸入訊號觸發切換狀態。七個觸發器的控制門可以類似地確定。例如，表格顯示IEN可能會因為ION和IOF兩條指令而發生變化。

pB₇: IEN ← 1

pB₆: IEN ← 0

其中p = D₇IT₃ B₇ 和 B₆ 分別是lR的第7位和第6位。此外，在中斷週期結束時，lEN被清零。

RT₂ : IEN ← 0

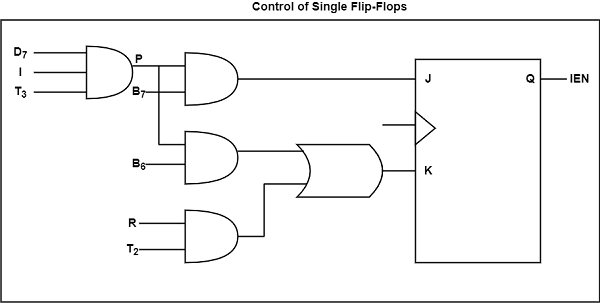

如果我們使用JK觸發器作為IEN，則控制門邏輯如圖所示。

IEN 指的是中斷允許標誌。

對於前兩個輸入，其值被視為輸入/輸出指令。第三個輸入是中斷。
