微波工程中魔T結的應用有哪些？

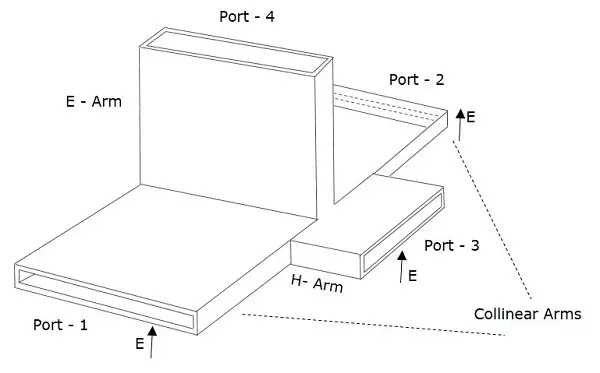

魔T結是由兩個簡單的波導（一個平行，另一個串聯）連線到一個已經有兩個埠的矩形波導上形成的。這也被稱為E-H平面T型結或混合器或3dB耦合器。

矩形波導的臂形成兩個埠，稱為共線埠，即埠1和埠2，而埠3稱為H臂或和埠或並聯埠。埠4稱為E臂或差埠或串聯埠。

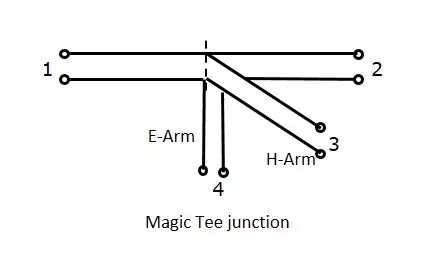

透過側臂連線到雙向波導來形成並聯埠和串聯埠。這些連線可以這樣表示。

魔T的應用

• 魔T結用於測量阻抗。

零檢測器連線到E臂埠，而微波源連線到H臂埠。這些埠與共線埠一起構成一個橋，透過平衡橋來進行阻抗測量。

• 魔T用作雙工器

雙工器是一個既可以作為發射器又可以作為接收器的電路，使用單個天線同時實現這兩個目的。

埠1和2用作接收器和發射器，它們彼此隔離，因此不會相互干擾。天線連線到E臂埠。匹配負載連線到H臂埠，不產生反射。現在，傳輸或接收可以無問題地進行。

• 魔T用作混頻器

E臂埠連線到天線，H臂埠連線到本地振盪器。埠2有匹配負載，沒有反射，埠1有混頻器電路，它獲得一半的訊號功率和一半的振盪器功率來產生中頻頻率。

• 魔T結還用作微波橋、微波鑑別器等。
