法律研究電阻型別及顏色程式碼
電阻
物質在電流流動過程中提供的阻礙程度稱為該物質的電阻，具有電阻的元件稱為電阻器。電阻器的電路符號如下圖所示。
電阻器的型別
電阻器主要分為兩種型別：
固定電阻器
可變電阻器
固定電阻器
固定電阻器是指其電阻值不會因溫度或電壓變化而改變的電阻器。這些電阻器有不同的形狀和尺寸。理想固定電阻器的主要功能是在所有情況下提供穩定的電阻。固定電阻器有兩個端子，用於連線到電路中。
固定電阻器主要有以下幾種型別：
碳膜電阻器
金屬膜電阻器
表面貼裝電阻器
厚膜電阻器
薄膜電阻器
繞線電阻器
碳膜電阻器
碳膜電阻器（也稱為碳電阻器）是一種固定電阻器，用於將電路中的電流控制到一定水平。碳膜電阻器由一個實心圓柱形電阻元件和嵌入其中的金屬線引線構成。碳膜電阻器的電阻元件由石墨粉和陶瓷的混合物製成。圓柱形電阻元件外面覆蓋著塑膠，以保護電阻器免受外部損壞。碳膜電阻器的阻值範圍從 1 Ω 到 22 MΩ。

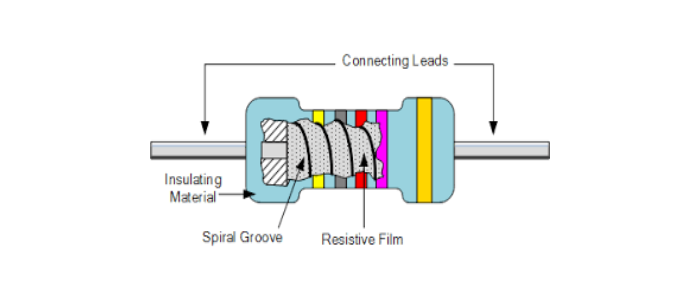

金屬膜電阻器
金屬膜電阻器由金屬氧化物或塗有陶瓷的金屬棒製成。這些電阻器的阻值由塗層層的厚度控制。與碳電阻器相比，這些電阻器更可靠、更穩定、更精確。金屬膜電阻器的阻值範圍很廣，從幾歐姆到幾兆歐姆。

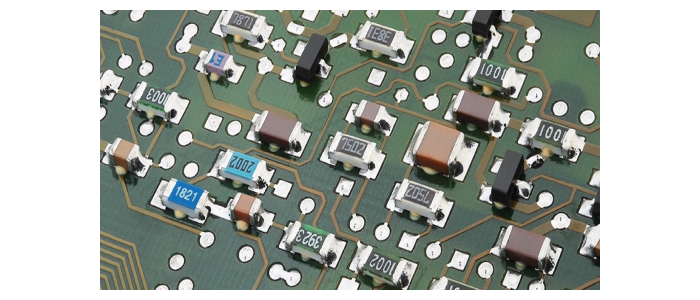

表面貼裝 (SMD) 電阻器
SMD 電阻器是透過沉積電阻材料薄膜製成的。這些電阻器具有電子工業聯盟 (EIA) 同意的不同形狀和尺寸。由於這些電阻器的尺寸非常小，因此沒有足夠的空間用於顏色程式碼帶。這些電阻器上印刷的數字程式碼的工作方式類似於碳電阻器上的顏色帶。
薄膜電阻器
薄膜電阻器是在絕緣材料（玻璃或陶瓷）基板上沉積電阻材料製成的。為了在基板上沉積薄膜，使用了照相工藝。在基板的兩端分別安裝帶帽的金屬引線，以構成電阻器的本體。這種型別的電阻器通常是低瓦數和固定值的電阻器。薄膜的優點是元件更小。
厚膜電阻器
厚膜電阻器是透過使用絲網印刷工藝將特殊的電阻漿料直接沉積到絕緣基板上製成的。與薄膜相比，厚膜是更厚的電阻材料沉積。厚膜的優點是元件可以承受高瓦數和電流。
繞線電阻器
繞線電阻器顧名思義，是將細線繞在陶瓷芯上製成的。整個元件由不透明的搪瓷塗層絕緣。這些型別的電阻器具有優異的特性，例如低阻值和高功率額定值。這些型別的電阻器用於大電流應用。
可變電阻器
可變電阻器在兩個端子之間由一個固定值的電阻組成。它也是一個繞線電阻器。這些電阻器有兩個固定端子和一個移動端子或滑動片。可變電阻器並非完全被搪瓷材料覆蓋。相反，電阻絲的一部分是裸露的。透過調節滑動片在裸露表面上的位置，可以在電路中獲得各種阻值。
可變電阻器的型別：
電位器
變阻器
熱敏電阻
光敏電阻 (LDR)
壓敏電阻
磁敏電阻

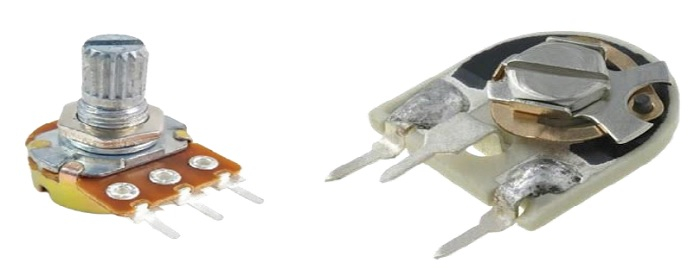

電位器或預置電阻
電位器和預置電阻是最常用的可變電阻器。這些電阻器在兩個端子之間具有一個固定值的電阻，並帶有一個旋轉旋鈕，該旋鈕在旋轉時會改變電阻值。電阻的變化是由一個連線到裝置內部電阻材料上的觸點提供的。

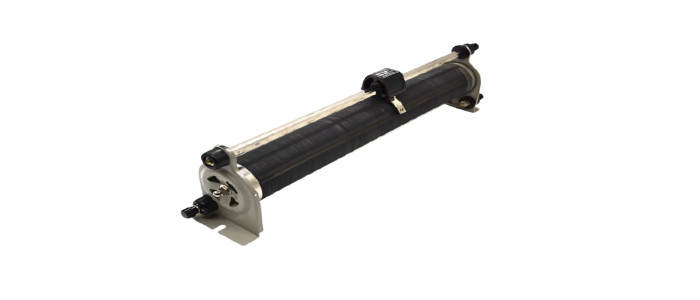

變阻器
變阻器也是一種可變電阻器，用於控制電路中的電流。變阻器的結構類似於電位器。它使用兩個端子而不是電位器中的三個端子。第一個連線到電阻元件的一端，另一個連線到滑動觸點。它們也是繞線電阻器，其中電阻絲繞在陶瓷芯上，滑動觸點放置在繞組上。

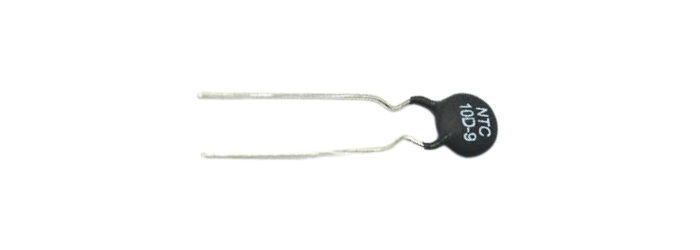

熱敏電阻
熱敏電阻是一種特殊的電阻器，其阻值隨溫度變化而快速變化。它通常用於防止電路中的浪湧電流等應用。
光敏電阻 (LDR)
LDR 是一種可變電阻器，其阻值是光的函式，即當電阻器處於黑暗中時，其阻值非常高，約為 1 MΩ，而當光線照射到它時，阻值下降到幾 kΩ。
壓敏電阻
壓敏電阻也是一種可變電阻器，其阻值根據所施加的電壓而變化。這種電阻器也稱為電壓依賴電阻器 (VDR)。它具有非歐姆特性，因此是非線性電阻器。
磁敏電阻
電阻值根據施加在其上的外部磁場而變化的電阻器稱為磁敏電阻。它也稱為磁依賴電阻器 (MDR)。這些電阻器用於測量磁場的存在、方向和強度。
電阻顏色程式碼
電阻器的阻值由標記在電阻器體上的色帶決定。顏色程式碼標記系統已被電子工業聯盟 (EIA) 和美國武裝部隊採用，並在全球範圍內得到認可。
電阻顏色程式碼表
| 顏色 | 第一條色帶 | 第二條色帶 | 第三條色帶 | 乘數 | 容差（%） |
|---|---|---|---|---|---|
| 黑色 | 0 | 0 | 0 | × 100 | |
| 棕色 | 1 | 1 | 1 | × 101 | ±1 |
| 紅色 | 2 | 2 | 2 | × 102 | ±2 |
| 橙色 | 3 | 3 | 3 | × 103 | |
| 黃色 | 4 | 4 | 4 | × 104 | |
| 綠色 | 5 | 5 | 5 | × 105 | ±0.5 |
| 天藍色 | 6 | 6 | 6 | × 106 | ±0.25 |
| 紫色 | 7 | 7 | 7 | × 107 | ±0.1 |
| 灰色 | 8 | 8 | 8 | × 108 | |
| 白色 | 9 | 9 | 9 | × 109 | |
| 金色 | × 10-1 | ±5 | |||
| 銀色 | × 10-2 | ±10 | |||
| 無 | ±20 |
電阻顏色程式碼計算
第一條色帶 - 紅色 - 從表中獲取色帶值 = 2
第二條色帶 - 黃色 - 色帶值 = 4
第三條色帶 - 綠色 - 色帶值 = 5
乘數 - 紫色 - 色帶值 = × 107
容差 - 金色 - 色帶值 = ± 5 %
因此，電阻值為：
R=245×107±5 %
