(a) 繪製草圖，展示載流直導體產生的磁力線。(b) 命名並說明確定載流直導體周圍磁場方向的規則。

(a) 載流直導體（導線 AB）產生的磁力線形成同心圓，其圓心位於導線上。

解釋

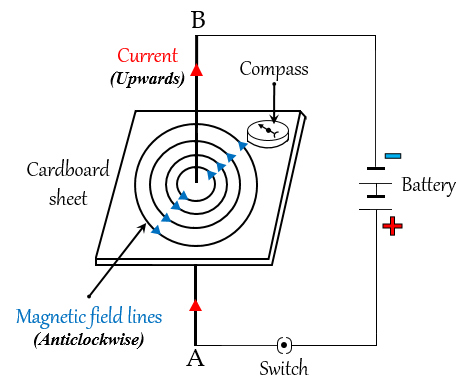

在給定圖中，我們有一根垂直的直導線或導體 AB，它穿過一個水平硬紙板。AB 的兩端透過開關連線到電池。當開關開啟時，電流流過導線 AB，並在其周圍產生磁力線，這些磁力線呈圓形。

這可以透過在硬紙板上撒上鐵屑來顯示。撒上的鐵屑會被磁化，輕敲硬紙板後，鐵屑會圍繞導線排列成圓圈。

放在硬紙板上的指南針指示磁場的方向。

當導線中的電流向上流動時，磁力線的方向為逆時針方向。如果導線中的電流向下流動，則磁力線的方向為順時針方向。

(b) 用於確定載流直導體周圍磁場方向的規則是麥克斯韋右手螺旋定則。

根據該規則，拇指指向電流方向，手指環繞載流導體方向表示導線周圍磁力線的方向。

圖片僅供參考。
