間接鐵心式感應爐：結構與工作原理

感應加熱爐

利用金屬感應加熱產生熱量的電爐稱為感應加熱爐。感應加熱爐的容量範圍從不到 1 公斤到 100 噸，用於熔鍊各種金屬，如鐵、銅、鋁等。

間接鐵心式感應爐

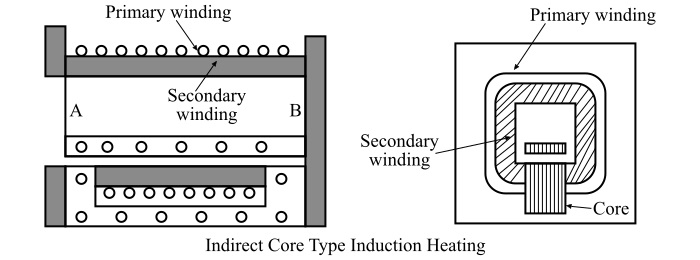

間接鐵心式感應爐的工作原理是基於法拉第電磁感應定律（互感）。下圖顯示了間接鐵心式感應爐的示意圖。

在這種型別的感應爐中，加熱元件透過感應加熱，然後透過輻射將熱量傳遞給待加熱的負載。

間接鐵心式感應爐由一個初級繞組組成，交流電透過該繞組。次級繞組由一個金屬容器組成，該容器構成爐體本身的壁。初級繞組透過鐵芯與次級繞組磁耦合。

當初級繞組連線到交流電源時，由於變壓器作用，在金屬容器中感應出次級電流，從而使容器加熱。感應電流產生的熱量透過輻射從金屬容器傳遞到待加熱的負載。

位於爐膛內部的磁路部分 AB 由一種特殊的合金構成，這種合金在特定溫度（稱為臨界溫度）下會失去磁性，並在冷卻回同一溫度時恢復磁性。磁路部分 AB 是可拆卸的，可以用其他具有不同臨界溫度（400 °C 至 1000 °C 之間）的部分替換。一旦爐膛達到臨界溫度，磁路的磁阻會大大增加，從而切斷熱量供應。

間接鐵心式感應爐的主要優點是，無需任何外部裝置即可自動控制其溫度。

間接鐵心式感應爐的應用

間接鐵心式感應加熱主要用於以下應用：−

• 表面硬化

• 熔鍊

• 釺焊和焊接等。
