法學研究靜態繼電器與電磁繼電器的區別
在電氣和電子工程中，繼電器是一種電氣操作的開關，用於連線或斷開兩個電路。由於繼電器的操作受電控制訊號控制，因此它可以自動操作。基本上，繼電器是透過使用低功率電訊號來切換高功率電路而設計的。
根據所使用的技術，繼電器可以大致分為兩種型別：
- 電磁繼電器
- 靜態繼電器或固態繼電器
在本文中，我們將透過考慮不同的引數，重點介紹電磁繼電器和固態繼電器之間所有關鍵的區別。但在瞭解這些區別之前，讓我們首先了解一下電磁繼電器和固態繼電器的一些基礎知識，以便更容易理解它們之間的區別。
什麼是電磁繼電器？
使用電磁鐵執行開關功能的繼電器型別稱為電磁繼電器。電磁繼電器的原理基於電磁感應原理。
典型的電磁繼電器包括以下主要部件：
- 電磁鐵
- 可動觸點，稱為銜鐵
- 一組輸入端子
- 一組觸點端子或開關點
- 控制彈簧
繼電器的電磁鐵是透過在軟鐵芯上繞制銅線製成的。電磁線圈的兩端用作輸入端子，用於向繼電器提供控制訊號。電磁鐵產生的磁場用於開啟和關閉繼電器的開關端子。電磁繼電器廣泛應用於多種應用中，例如照明控制系統、工業過程、發電、輸電和配電、電力系統保護、汽車等。
什麼是靜態繼電器？
固態繼電器或靜態繼電器是使用半導體材料的電氣和光學特性來執行開關功能的繼電器。因此，固態繼電器不包含任何活動部件。
固態繼電器在兩個電路之間提供完全的電氣隔離和連線。這是因為，在斷開狀態下，它在兩個電路之間提供無限的電阻，而在接通狀態下，它幾乎提供零電阻。
固態繼電器的主要開關元件是電晶體、SCR、TRIAC等。固態繼電器相對於電磁繼電器的主要優點是固態繼電器沒有活動部件，因此其操作速度比電磁繼電器快。此外，固態繼電器的尺寸相對較小，因此廣泛應用於許多電子電路中，例如計算機、UPS、機器人、控制系統等。

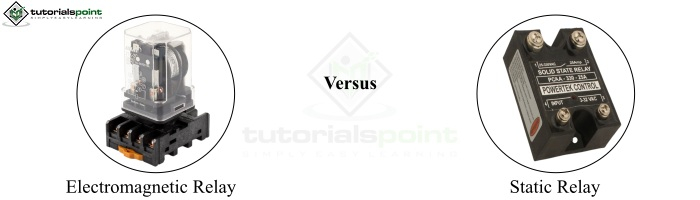

靜態繼電器與電磁繼電器的區別
靜態繼電器和電磁繼電器都用於電氣和電子電路的自動切換。但是，靜態繼電器和電磁繼電器之間存在一些區別，這些區別列在下表中。
| 區別依據 | 電磁繼電器 | 靜態繼電器 |
|---|---|---|
| 定義 | 電磁繼電器是使用電磁鐵執行開關功能的繼電器。 | 靜態繼電器是使用固態半導體器件（如電晶體、MOSFET、SCR等）執行開關功能的繼電器。 |
| 縮寫 | EMR 是電磁繼電器的縮寫。 | SSR 是固態繼電器或靜態繼電器的縮寫。 |
| 其他名稱 | 電磁繼電器也稱為機電繼電器。 | 靜態繼電器也稱為固態繼電器。 |
| 主要部件 | 電磁繼電器的主要部件為：
|
靜態繼電器的主要部件為：
|
| 工作原理 | 電磁繼電器的工作原理是電磁感應。 | 靜態繼電器的工作原理是半導體的電氣和光學特性。 |
| 活動部件 | 電磁繼電器包含活動部件，例如銜鐵。 | 靜態繼電器不包含任何活動部件。 |
| 開關噪聲 | 電磁繼電器會產生開關噪聲。 | 靜態繼電器不會產生開關噪聲。 |
| 功耗 | 電磁繼電器的功耗較高。 | 靜態繼電器的功耗非常低，通常為毫瓦級。 |
| 電弧問題 | 由於存在活動觸點，電磁繼電器在觸點端子處存在電弧問題。 | 由於靜態繼電器沒有任何活動觸點，因此在開關端子處不存在電弧問題。 |
| 觸點更換 | 在電磁繼電器中，需要更換觸點端子。 | 靜態繼電器不需要更換觸點端子。 |
| 繼電器的位置 | 電磁繼電器始終以直立位置安裝，並遠離磁場。 | 靜態繼電器可以安裝在任何位置。 |
| 功能 | 單個電磁繼電器只能執行單個功能。例如，如果一個電磁繼電器用於過電壓保護，則必須使用另一個 EM 繼電器用於過電流保護。 | 單個靜態繼電器可以執行多個功能。例如，一個 SSR 可用於過電流和過電壓保護。 |
| 重力對操作的影響 | 重力會影響電磁繼電器的操作。 | 靜態繼電器的操作獨立於重力。 |
| 衝擊和振動的影響 | 衝擊和振動會影響電磁繼電器的操作。 | 衝擊和振動對靜態繼電器的操作沒有影響。 |
| 溫度的影響 | 在電磁繼電器中，溫度變化的影響並不顯著。 | 固態繼電器可能會因高溫而損壞。 |
| 尺寸 | 電磁繼電器的尺寸相對較大。 | 靜態繼電器的尺寸緊湊。 |
| 精度 | 電磁繼電器的精度較低。 | 靜態繼電器的精度較高。 |
| 速度 | 電磁繼電器的速度較慢。 | 靜態繼電器的速度較快。 |
| 成本 | 電磁繼電器的成本較低。 | 靜態繼電器的成本相對較高。 |
結論
兩者之間最顯著的區別在於，電磁繼電器具有機械活動部件，而靜態繼電器沒有任何活動部件。但是，EMR 和 SSR 都廣泛應用於多種應用中，例如照明控制系統、汽車、機器人、儀表和自動化等。
