CVT 和 PT 的區別

在電氣工程中，有幾種不同型別的變壓器用於不同的應用。其中兩種變壓器是 CVT 和 PT。CVT 代表 電容式電壓互感器，而 PT 代表 電壓互感器。

CVT 和 PT 都是儀用變壓器，因此用於保護和計量應用。但是，它們在許多方面彼此不同。CVT 和 PT 之間的主要區別在於，CVT（電容式電壓互感器）利用電容分壓器和降壓變壓器將高電壓轉換為低電壓，而 PT（電壓互感器）僅利用降壓變壓器來降低電壓水平。

在本文中，我們將討論 CVT 和 PT 之間的許多其他差異。但在那之前，讓我們分別概述一下 CVT 和 PT。

什麼是 CVT？

CVT（電容式電壓互感器）是一種用於電力系統中，將電力線的高電壓降低到適合測量和保護的低電壓的裝置。

CVT 是一種專門設計的降壓變壓器，其中採用電容分壓器以及降壓變壓器來降低電壓水平。

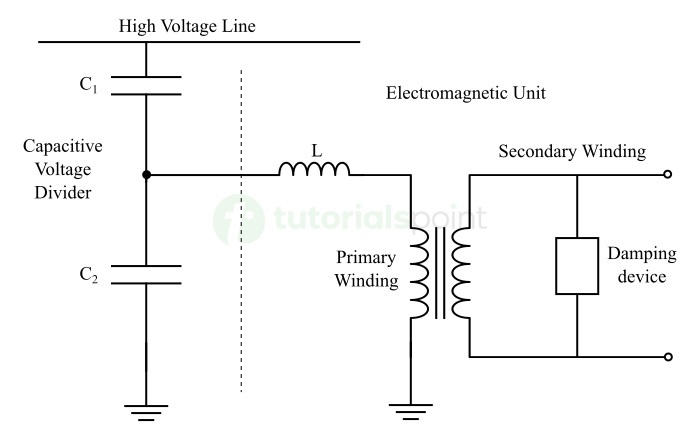

典型電容式電壓互感器或 CVT 的電路圖如下所示：

我們可以看到它包含以下兩個主要元件：

電容分壓器 - 該電路由兩個串聯連線的電容器組成。該電容分壓器連線到需要降低電壓的輸電線路。該分壓器利用電容器之間分壓的原理，顯著降低了電力線的電壓。然後，此降低的電壓被施加到 CVT 的電磁單元。

降壓變壓器 - 它是 CVT 的另一個重要元件，在 CVT 中被稱為電磁單元。該變壓器的功能是將來自電容分壓器的電壓進一步降低到可以安全地應用於保護或計量裝置的值。

CVT 的應用

很明顯，CVT 由電壓變壓器和電容元件組成。因此，它被稱為電容式電壓互感器。

CVT 用於電力系統，用於以下目的：測量輸電線路的高電壓，保護目的，監控系統中的絕緣水平，過濾系統中的諧波等。

什麼是 PT？

PT（電壓互感器）是另一種用於電力系統中的電壓降壓變壓器，用於將輸電線路的高電壓降低到適合計量和保護目的的低值。

有時，PT 也被稱為電壓變壓器或 VT。與 CVT 一樣，PT 也是儀用變壓器，因為它用於系統的計量和保護。

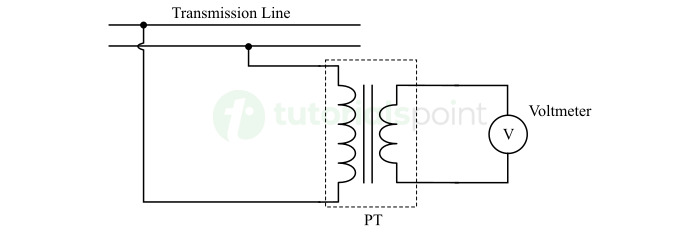

PT 或電壓互感器的電路圖如下所示：

可以看出，PT 包含三個主要元件，即：

初級繞組 - 一個線圈，在其上施加高輸入電壓以將其降壓。

次級繞組 - 一個線圈，從中獲取降低後的電壓作為輸出。

磁芯 - 用於將磁通量從初級繞組傳遞到次級繞組以進行互感。

很明顯，PT 或電壓互感器的結構類似於電力系統中使用的普通降壓變壓器。此外，PT 的工作原理僅基於電磁感應。

電壓互感器的應用

PT 也用於電力系統的計量、保護和控制應用。PT 的一些關鍵應用如下：

測量輸電和配電線路中的電壓，
保護電力系統並操作保護繼電器，
監控電力系統中的電壓波動以減少電力質量問題，
為控制和通訊裝置提供控制訊號等。

在簡要概述了 CVT 和 PT 之後，現在讓我們重點介紹它們之間的重要區別。
