同軸電纜

同軸電纜（通常稱為同軸電纜）是帶有金屬遮蔽層的銅纜，旨在提供抗噪聲和更大頻寬的能力。與雙絞線電纜相比，同軸電纜可以在更大距離和更高速度下傳輸訊號。

同軸電纜的結構

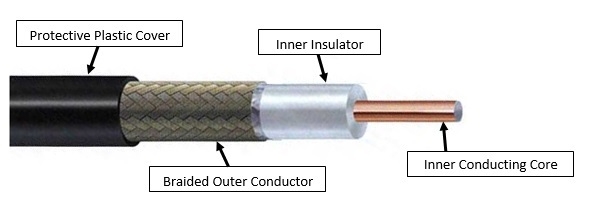

同軸電纜有一個由硬質銅導體組成的中心芯，用於傳輸訊號。它由絕緣材料覆蓋。絕緣體由緊密編織的遮蔽金屬外導體包裹，該外導體充當抗噪聲的遮蔽層。外導體又包裹在塑膠絕緣層中。圖示如下：−

同軸電纜的類別

同軸電纜根據無線電政府（RG）評級分為三類：−

• RG – 59：阻抗為 75W，用於有線電視
• RG – 58：阻抗為 50W，用於細乙太網
• RG – 11：阻抗為 50W，用於粗乙太網

同軸電纜的應用

• 在模擬電話網路中：一個同軸網路可以傳輸大約 10,000 個語音訊號。
• 在數字電話網路中：一根同軸電纜的資料傳輸速率為 600 Mbps。
• 在有線電視網路中
• 在傳統的乙太網區域網中
• 在大都市區域網中
